D触发器电路套件技能考试007电子类专业电子DIY制作套件

¥6.3

编码： TJ-56-362

有货 999974

折扣时间

本套件可用于电子技术基础与技能教学实训、电子技能教学、电子工艺教学，数字电路教学，电子爱好者、初学者实训使用。

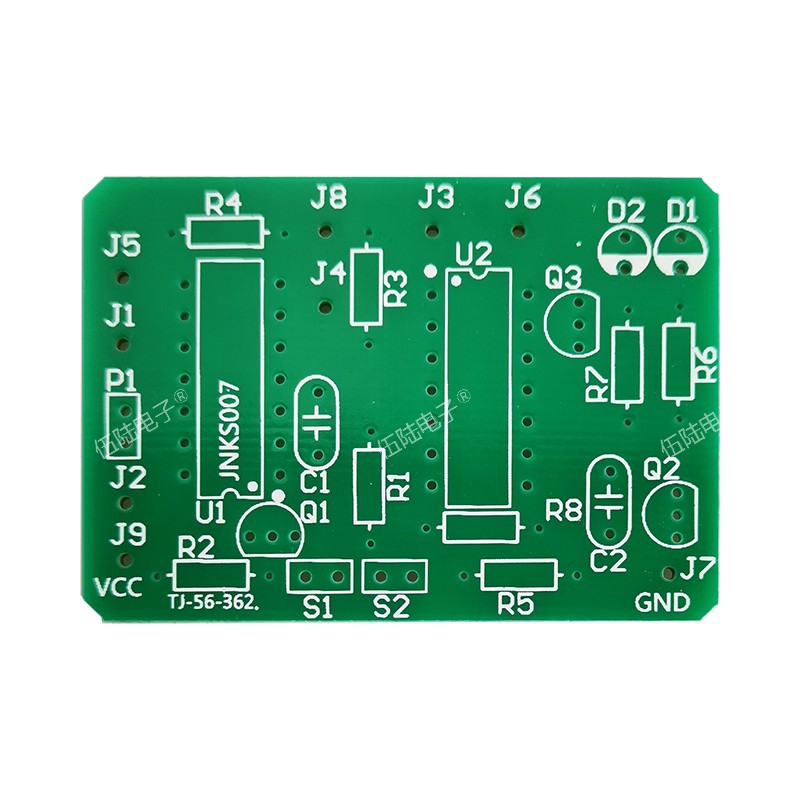

套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！）

板子尺寸：5*3.6cm 供电电压：DC5V 产品型号：TJ-56-362

一、功能实现

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。 D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。

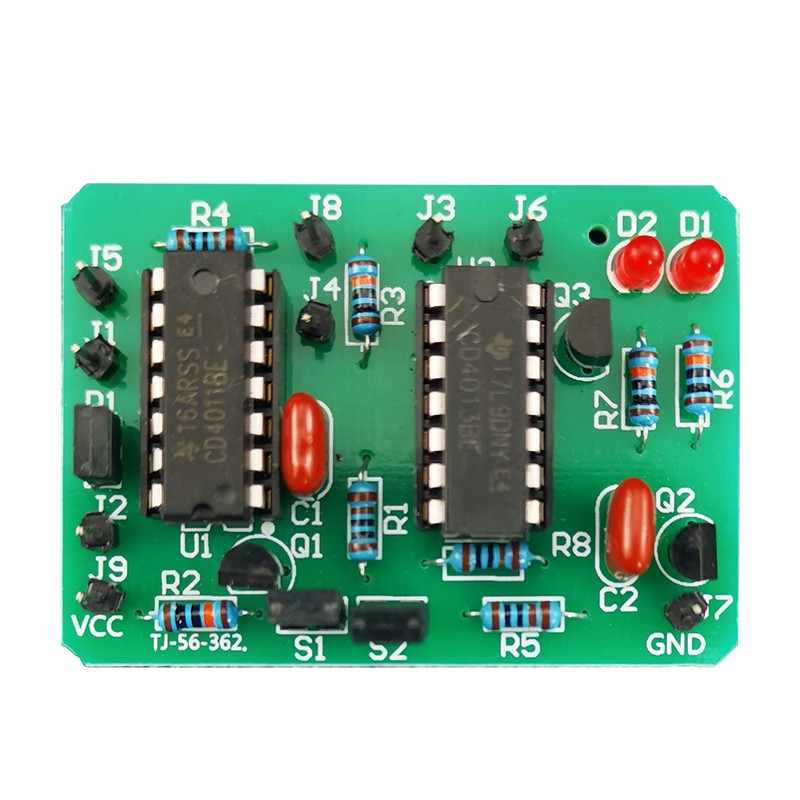

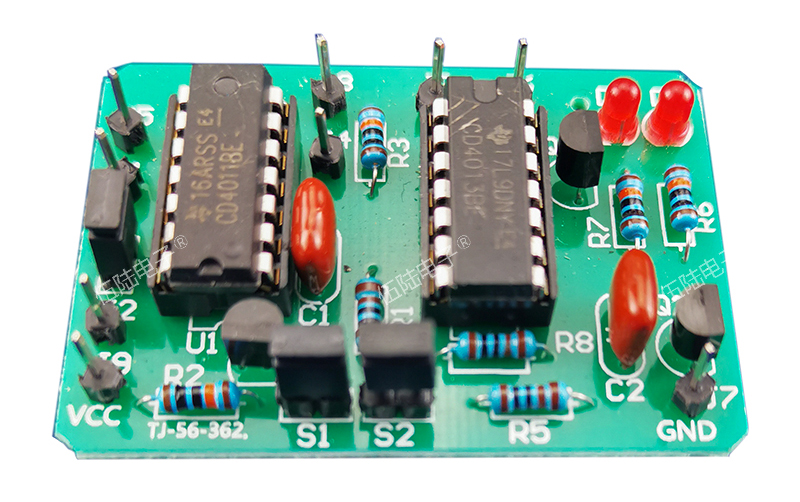

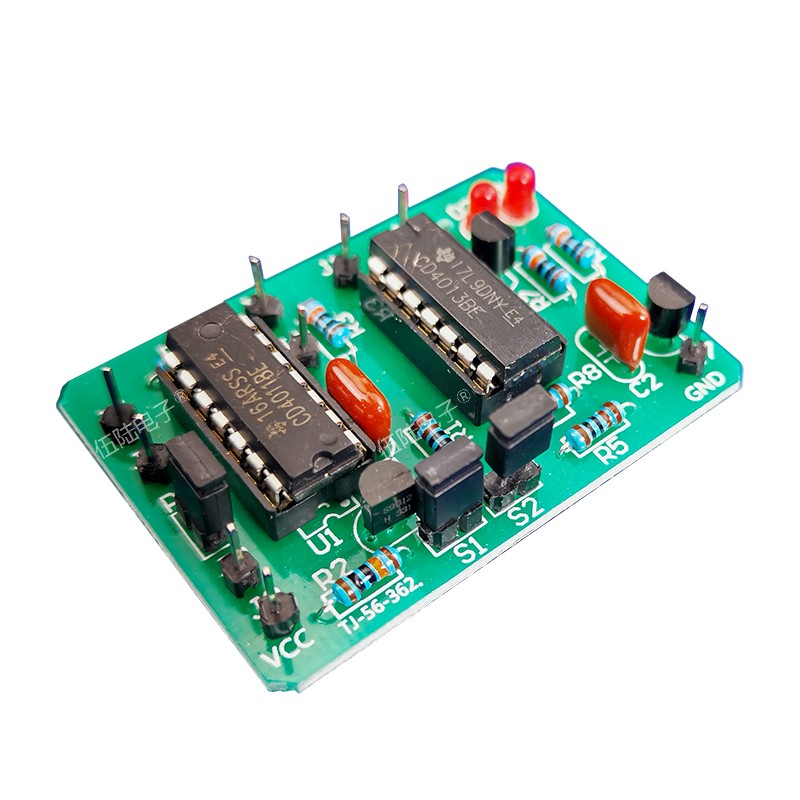

二、成品图片

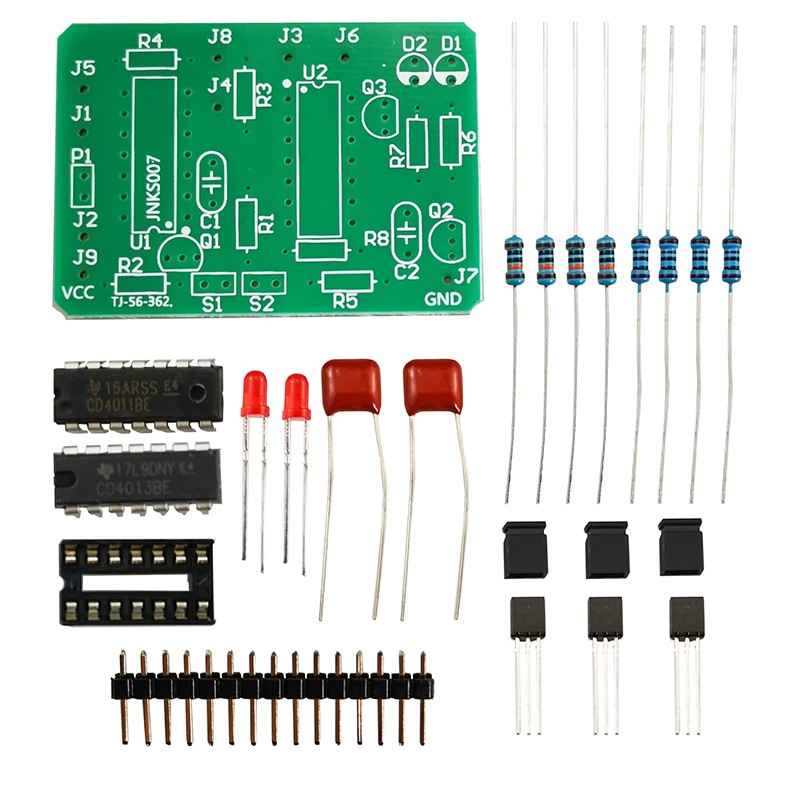

三、发货散件

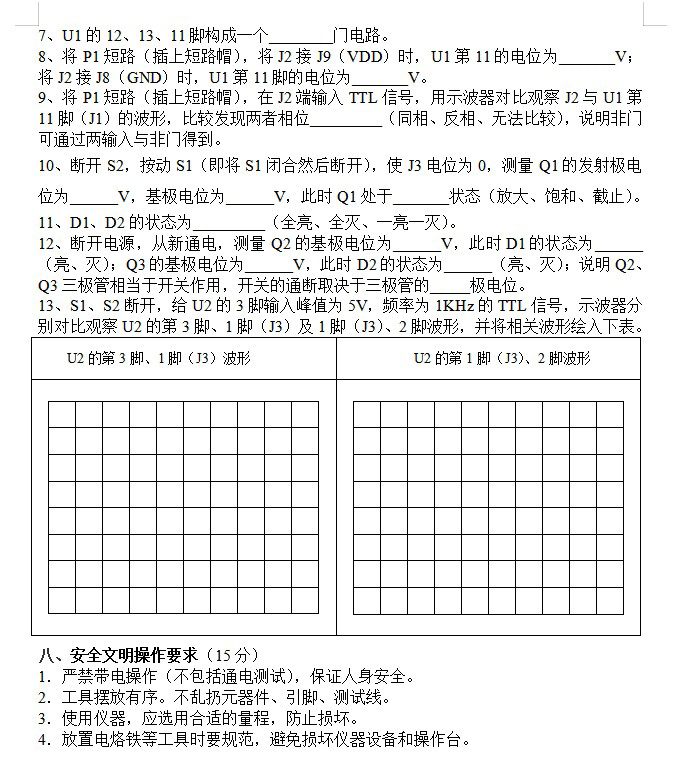

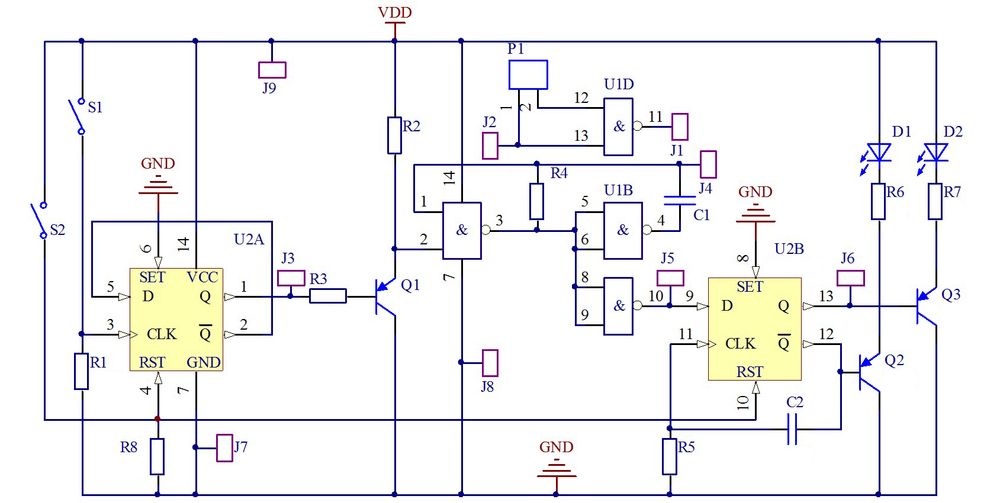

四、电路图五、配套说明
