6位数字电路时钟套件纯数电六位电子钟教学实训焊接制作DIY散件

¥25.35-27.40

编码： TJ-56-314

有货 29997

折扣时间

套餐：

套件（无电池盒）

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

数字电路时钟套件六位数字钟 6位数字钟 DIY制作散件

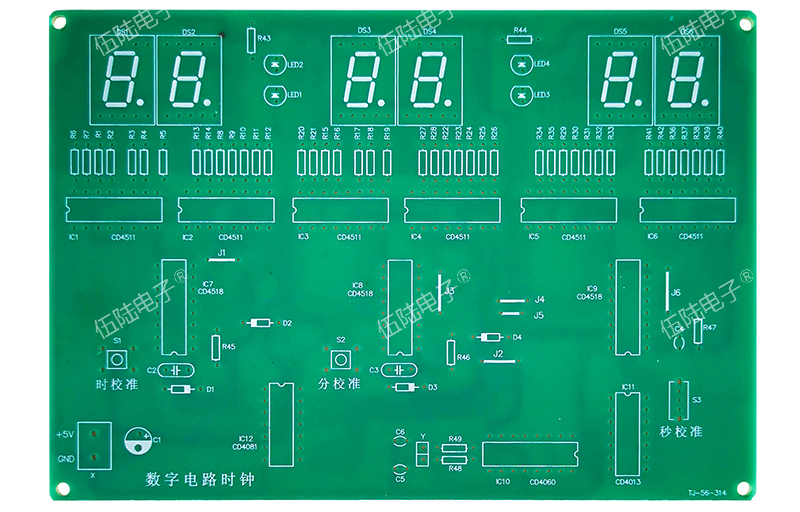

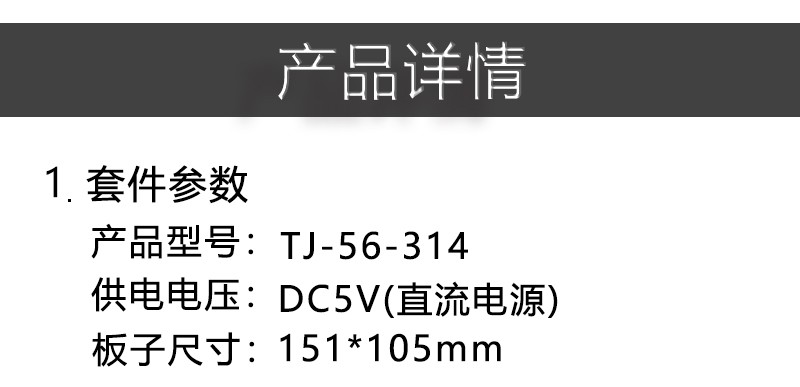

产品型号：TJ-56-314

供电电压：5V直流

板子大小：151*105mm 板子厚度：1.6mm

板子材料：国际标准板材，焊盘全部镀锡，防火防捽材料，可反复拆装。

净重：54g

注意：
1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。

套件说明：

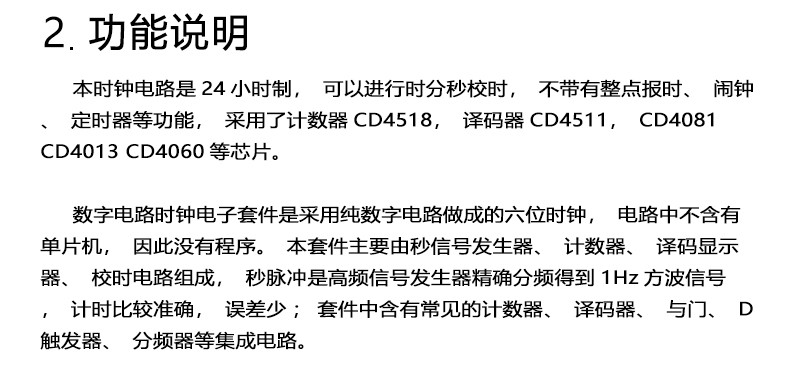

本时钟电路是24小时制，可以进行时分秒校时，不带有整点报时、闹钟、定时器等功能，采用了计数器CD4518，译码器CD4511，CD4081 CD4013 CD4060等芯片。

数字电路时钟电子套件是采用纯数字电路做成的六位时钟，电路中不含有单片机，因此没有程序。本套件主要由秒信号发生器、计数器、译码显示器、校时电路组成，秒脉冲是高频信号发生器分频得到1Hz方波信号，计时比较准确，误差少；套件中含有常见的计数器、译码器、与门、D触发器、分频器等集成电路。

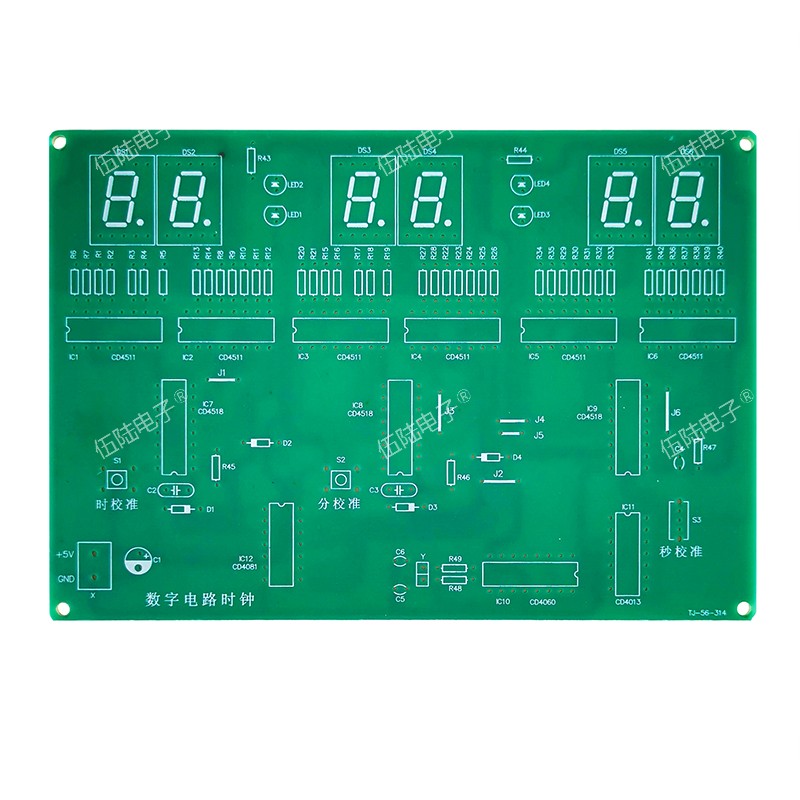

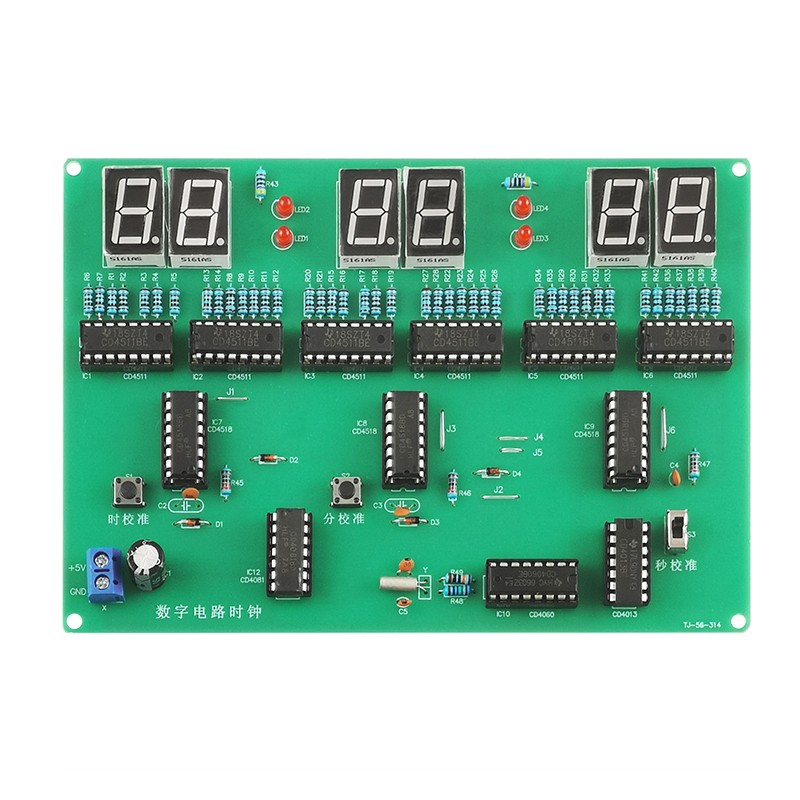

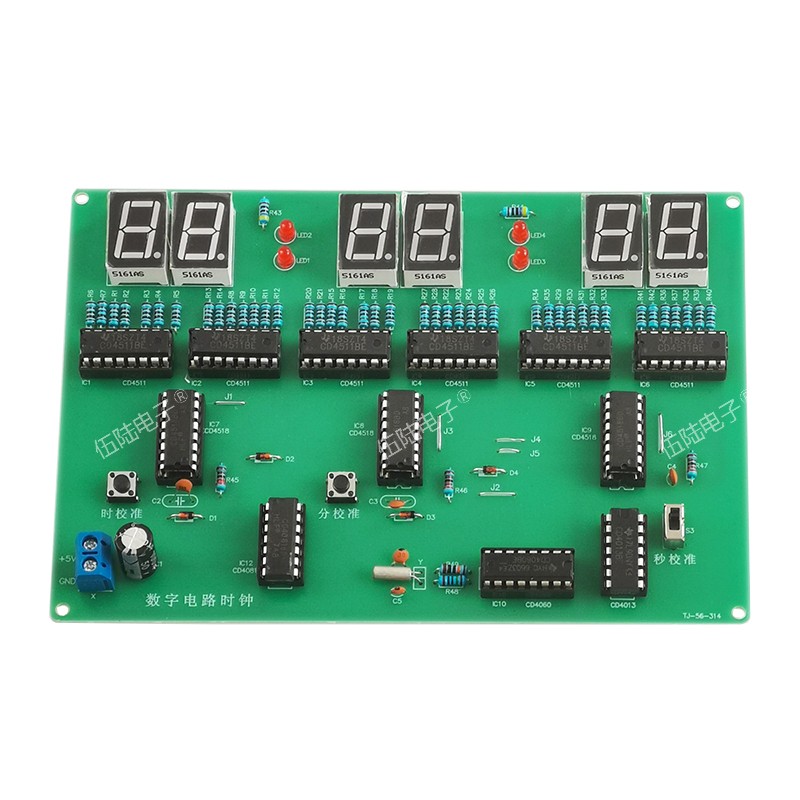

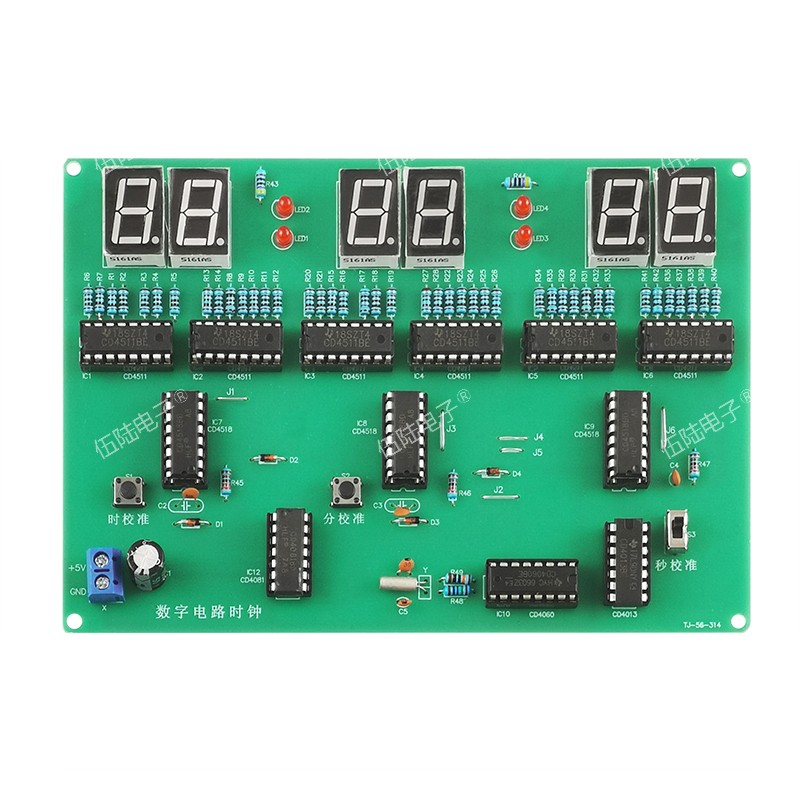

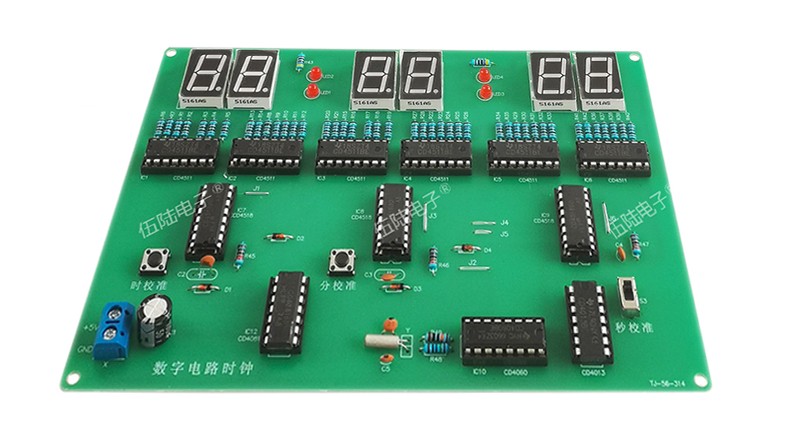

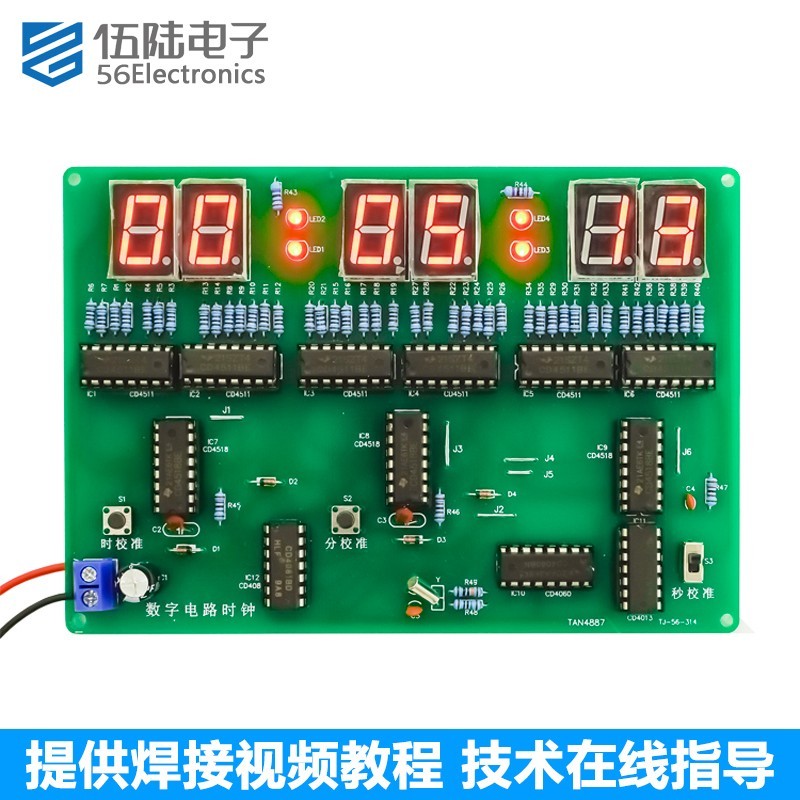

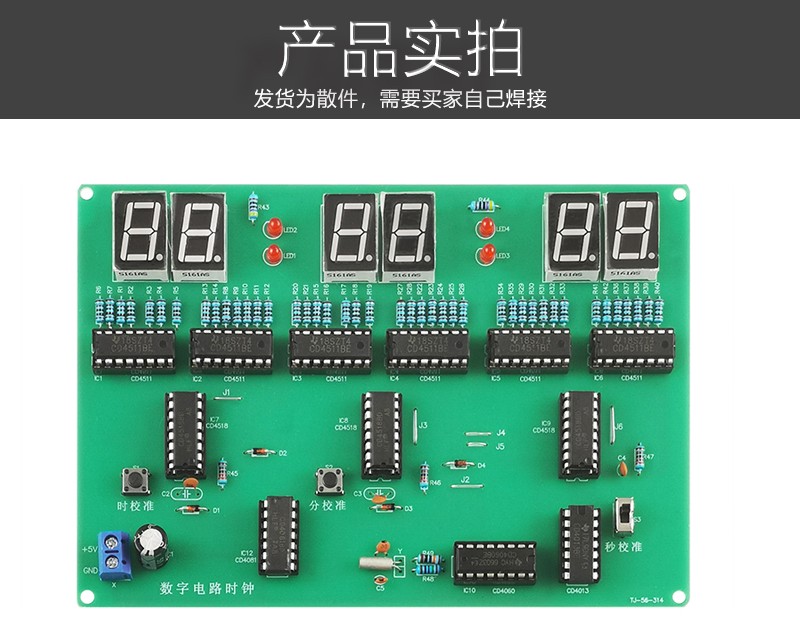

焊接实物图：

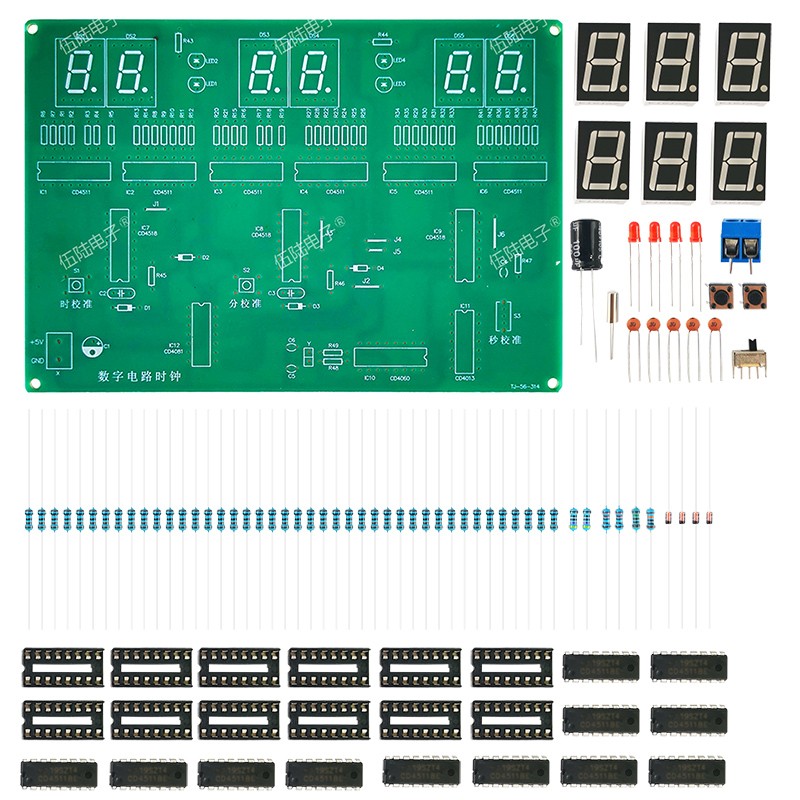

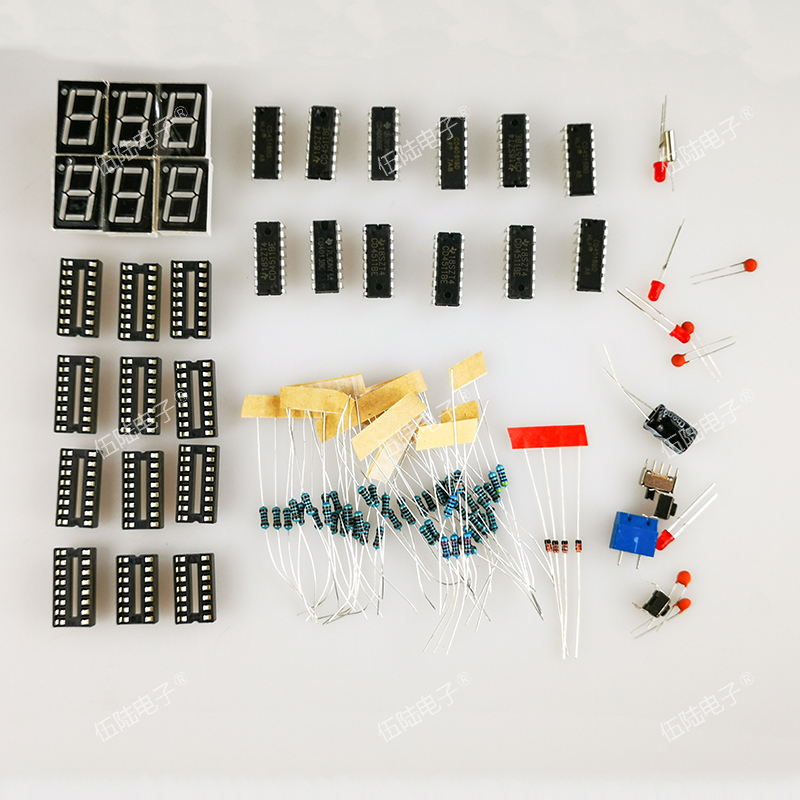

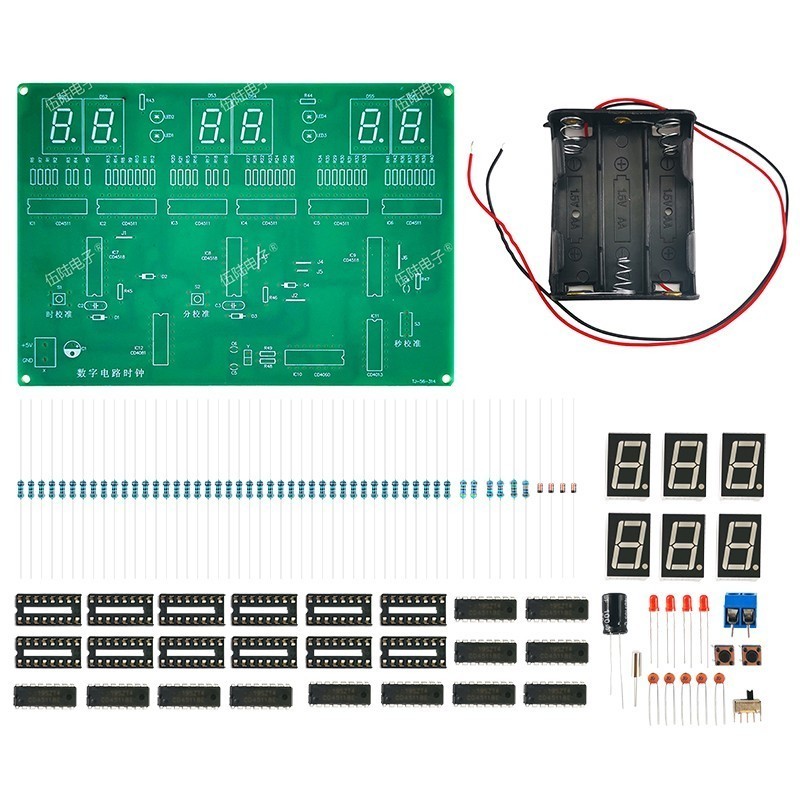

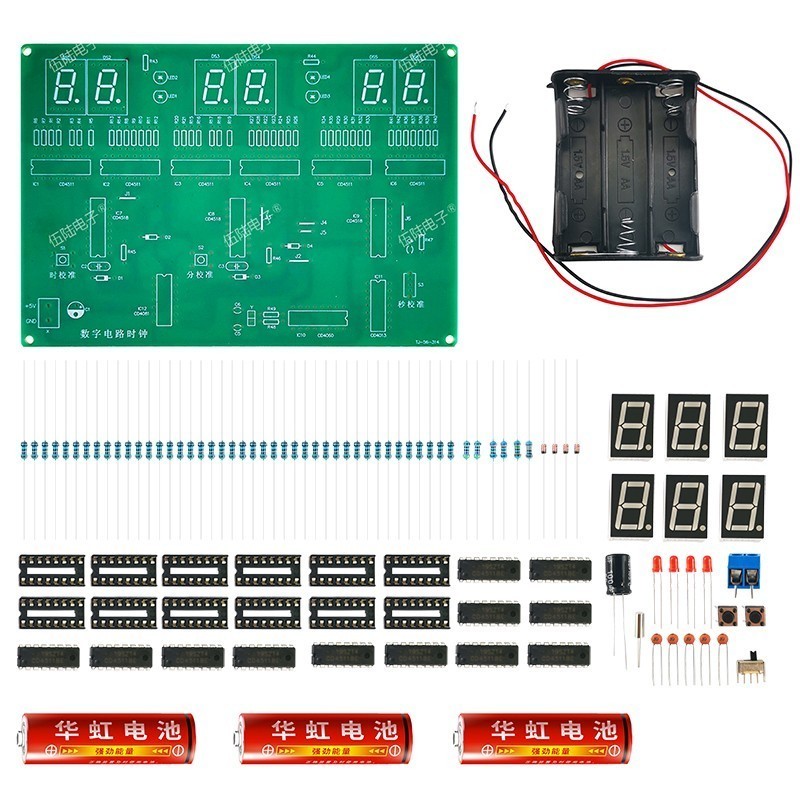

发货散件图：

电路图：

原理说明：

秒信号发生器由CD4060和CD4013组成，产生频率为1Hz的方波信号，CD4060是14级二进制分频器/振荡器。它与外接电阻R48、R49，电容C5、C6、石英晶体Y组成32768Hz的振荡器。经过十四级二分频后，在3脚(Q14)得到频率为2Hz的方波信号。CD4013包含两个独立的D触发器，取其中一个触发器通过连线配置为一个二进制计数器，对输入的2Hz方波信号作二进制计数即可得到秒信号。CD4518是双十进制加法计数器。用三个CD4518对时、分、秒计数，时配置为24进制，分和秒配置为60进制。CD4518的计数结果以BCD码形式从引脚Q0-Q3输出给BCD译码器CD4511，由CD4511将BCD码转换为点亮对应的数码管显示位段，在数码管上形成可以辨识的阿拉伯数字，直观显示出当前的计时结果。

分和秒位是60进制计数，秒信号通过开关S3引入到CD4518的EN端，在每个秒信号的下降沿加1(若秒信号接CD4518的CLK端，则是在每个秒信号的上升沿加1)，当计数器计数到9时，Q0-Q3输出“1001”，既Q3为1，由于是十进制计数器，当下一个秒信号到来后，计数器从9变为0，Q0-Q3输出“0000”，从而在Q3上形成一个下降沿信号，这个信号引入到秒计数器的十位计数器，个位计数器每计满10后十位计数器加一。当十位计数到6时，Q0-Q3 输出“0110”，既Q1和Q2 同时为1，Q1和Q2 通过一个“与”门后输出1接到计数器的复位端，使计数器从6提前计数到0，完成一个60进制计数的循环。复位信号同时作为分计数器的计数信号，每计满60秒分计数器加1。分计数器也是60进制，当分计数器计满60后，分计数器的十位也有一个与门发出复位信号使时计数器加一，当时计数器计数满24时，十位的Q0-Q3 为“0010”和个位Q0-Q3位“0100”，通过将十位的Q1 和个位的Q2相与后接到两个计数器的复位端，使得小时位计数满24后归0，实现24进制计数。

属性	参数
总库存	29997 件
商家编码	TJ-56-314
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
