单结晶体管BT33调光电路台灯交流12V 电工电子技能实训教学散件

¥12.55-26.55

编码： TJ-56-344

有货 19983

套餐：

套件

套件+单12V变压器+电源线

数量：

晶体管BT33台灯可调光电路 DIY技能训练散件

产品型号：TJ-56-344

供电电压：12V交流

板子大小：79*47mm 板子厚虔：1.6mm

板子材料：国际标准板材，焊盘全部镀锡，防火防捽材料，可反复拆装。

净重：44g

注意：
1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。

套件说明：

该电路用单结晶体管BT33晶闸管设计，可以使灯泡两端电压发生变化，调光作用显著。工作原理简单，易于掌控，适合学校实训及初学者装配。

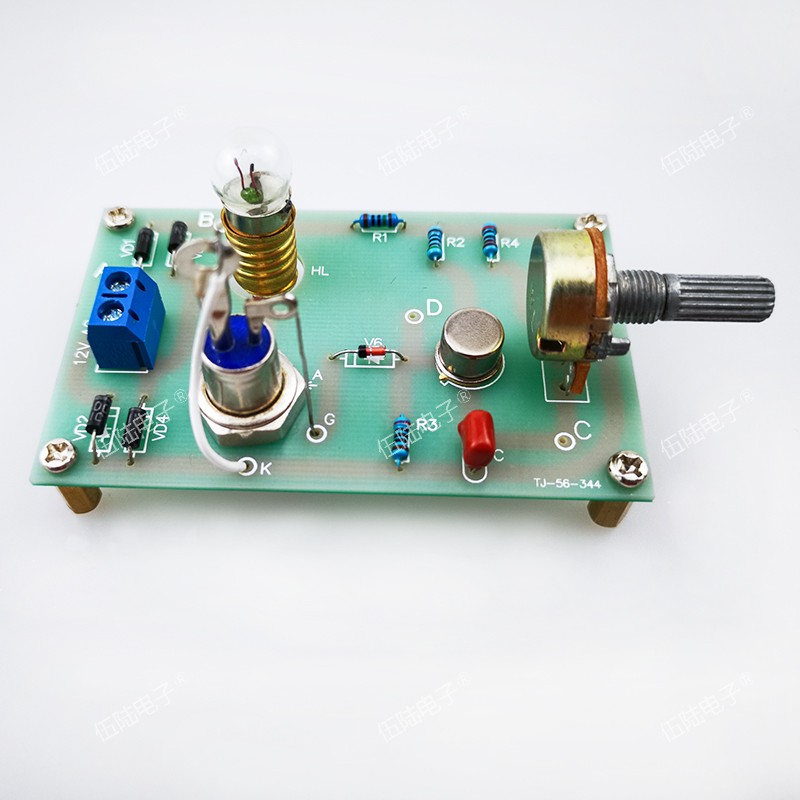

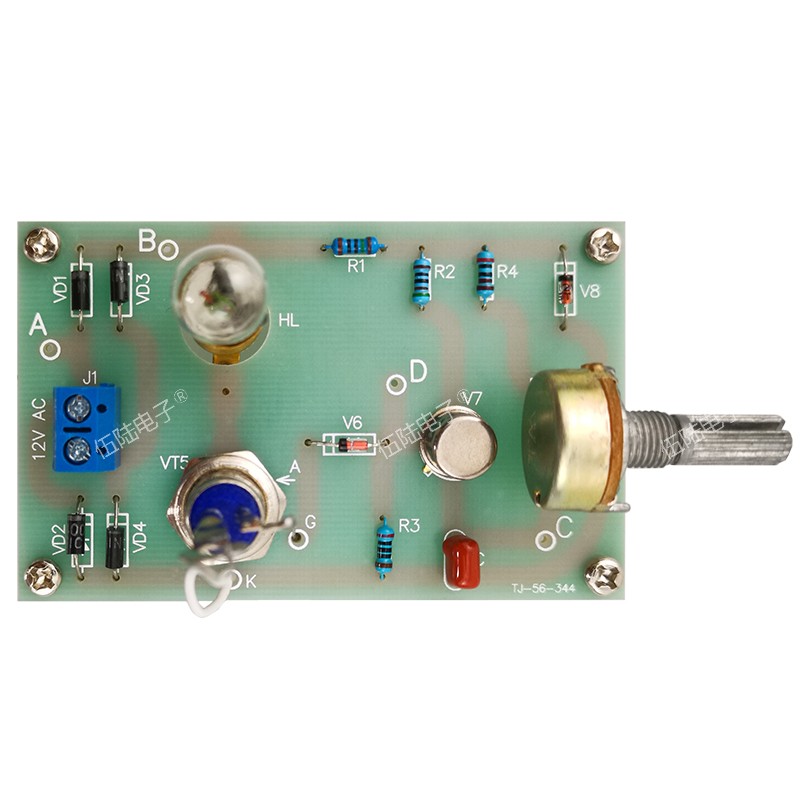

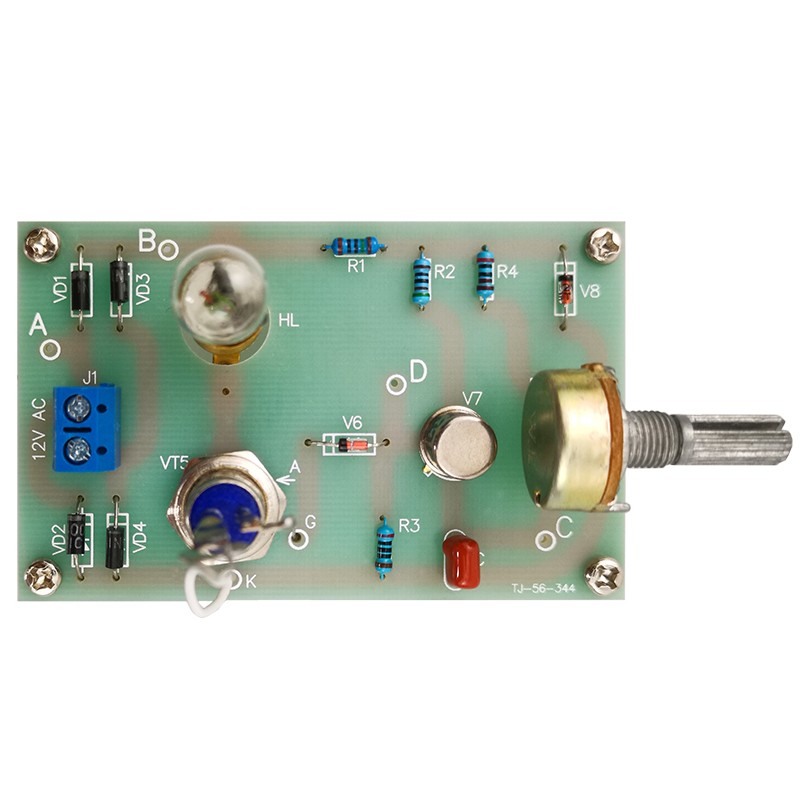

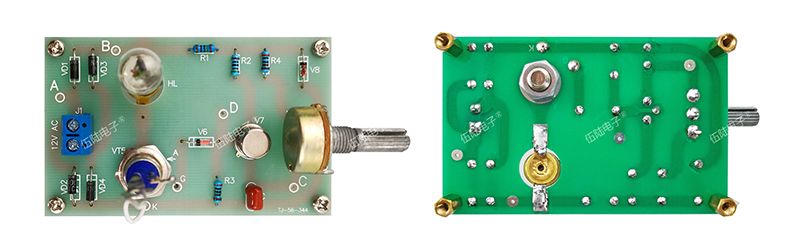

焊接实物图：

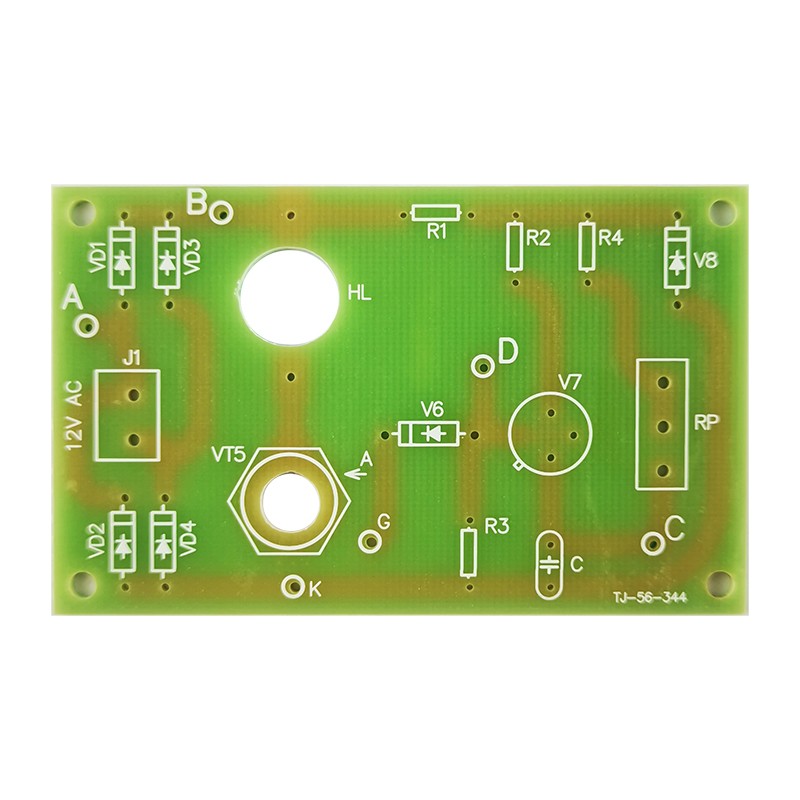

发货散件图：

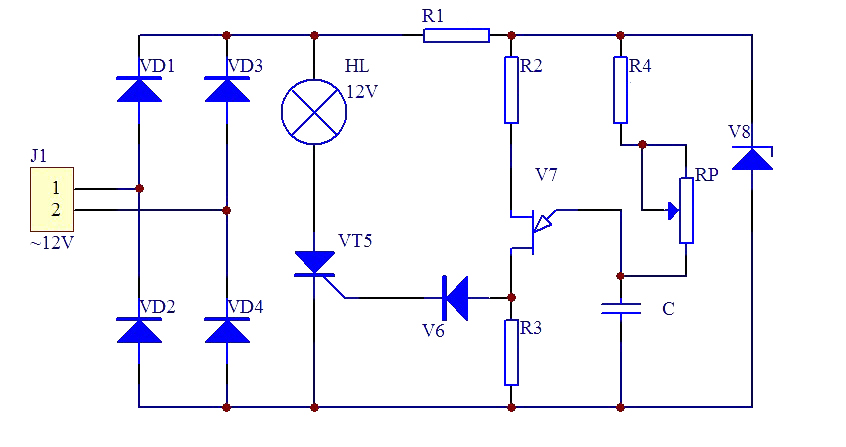

电路图：

安装说明：

12V交流电从接线端子AC处接入，12V白炽灯座焊接在HL位置。晶闸管3CT有螺母的一端从VT5位置的孔穿出，然后用M5螺丝紧固在电路板上，晶闸管的外壳为阳极，剩下两个引脚，长脚为阴极，用导线连接到电路板”K”位置，短脚为门极，用导线连接到电路板”G”位置处。
