MQ-5煤气检测报警电路声光电子教学实训技能测试 MQ5传感器套件

¥9.6-11.65

编码： TJ-56-223

有货 22288

折扣时间

套餐：

套件

套件+三节5号电池盒

套件+电池盒+三节5号电池

数量：

MQ-5煤气检测报警电路

产品型号：TJ-56-223

供电电压：4.5V直流

板子尺寸：61*32mm

1、功能说明

随着人们生活水平的不断提高，煤气、天然气已进入千家万户，给大家带来方便的同时也存在不少的安全隐患，煤气中毒的事故也时有发生，为此我们**对煤气可能发生泄露的地方进行定期检查。煤气检测报警电路由气体传感器MQ5、电压比较器LM393及语音芯片C002等元器件组成，它能对空气中的可燃气体进行检测，并自动声光报警。

2、电路原理简介

MQ-5气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(Sn02)，当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大，适用于家庭或工业上对煤气、天然气、液化气的检测装置，且具有优良的抗乙醇、烟雾干扰能力，是一款适合多种应用场合的经济型传感器。C002是一片三声可选的报警声语音芯片，内部存储了警车110、火警119和救护车120的声音，外接振荡电阻lOOK～240KΩ（电阻越大，声音速度越慢），通电后就能驱动蜂鸣器发声。1脚接地，2脚输出，3脚选声端，4脚接电源正极，5、6脚接振荡电阻。煤气检测报警电路选用了火警119的报警声，其工作电压一般为4.5V。

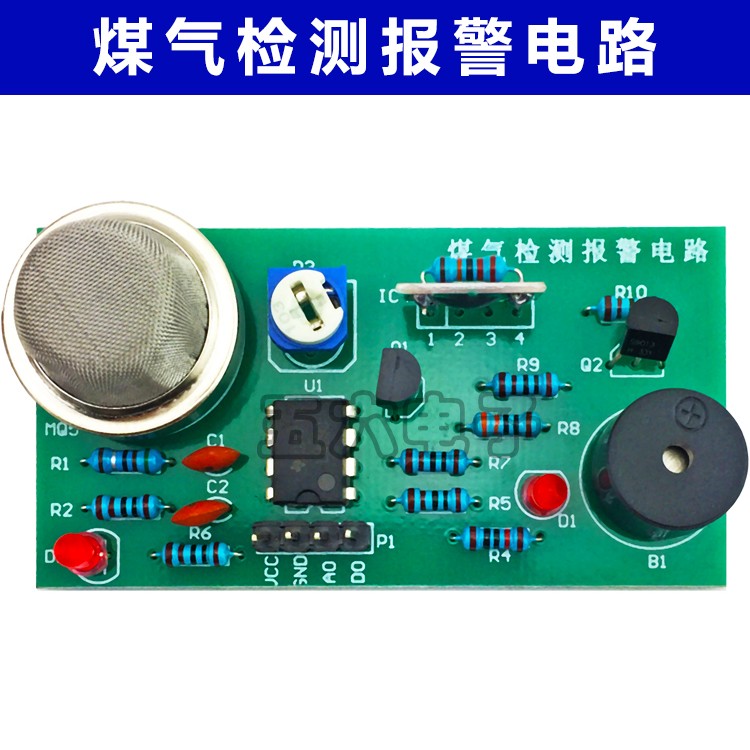

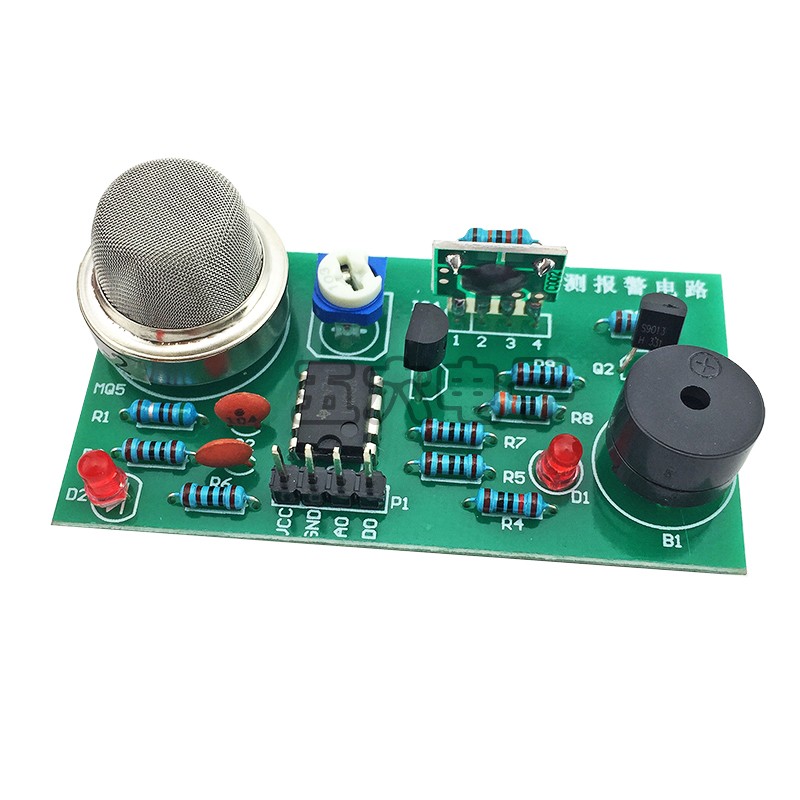

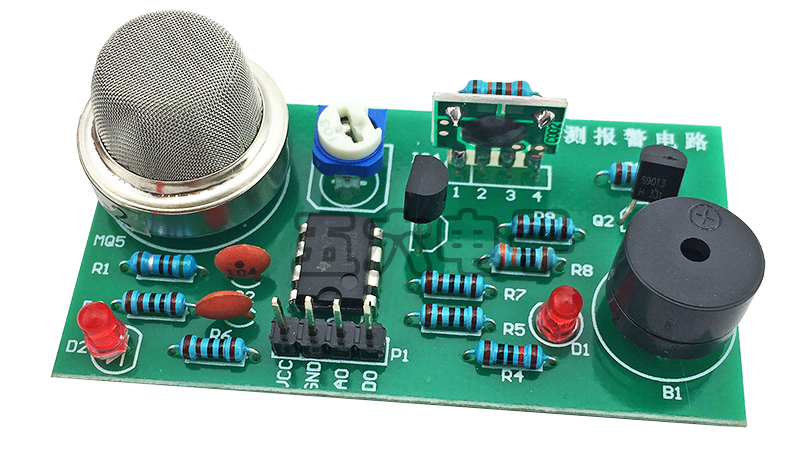

3、成品展示

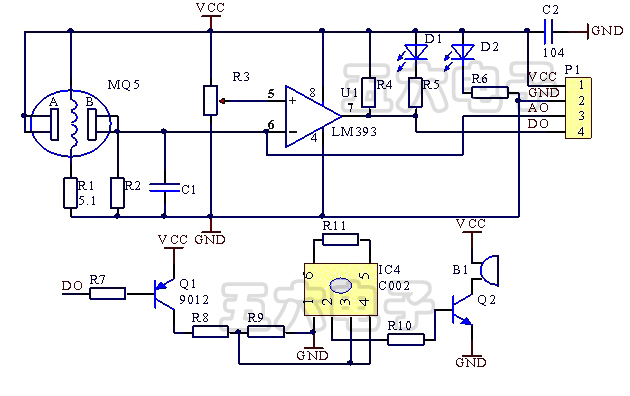

4、电路图

属性	参数
总库存	22288 件
商家编码	TJ-56-223
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
