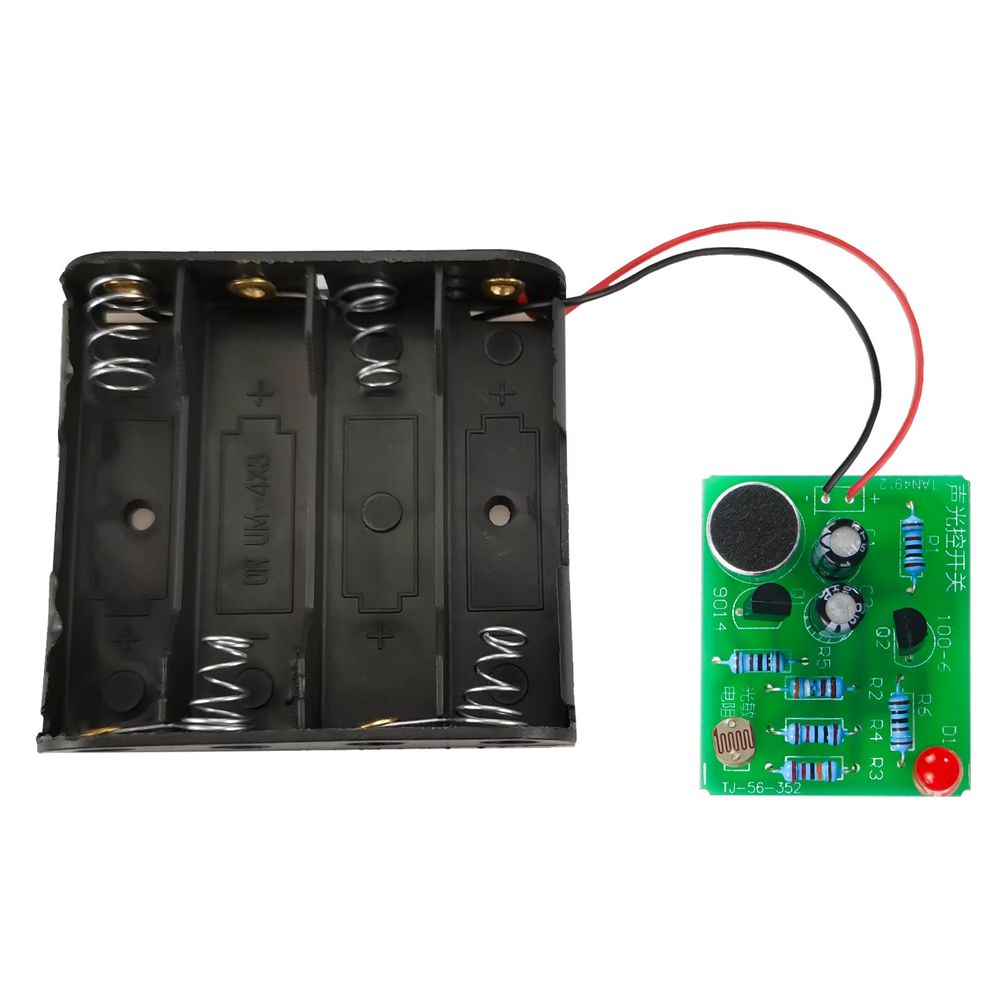

套件+4节五号电池盒

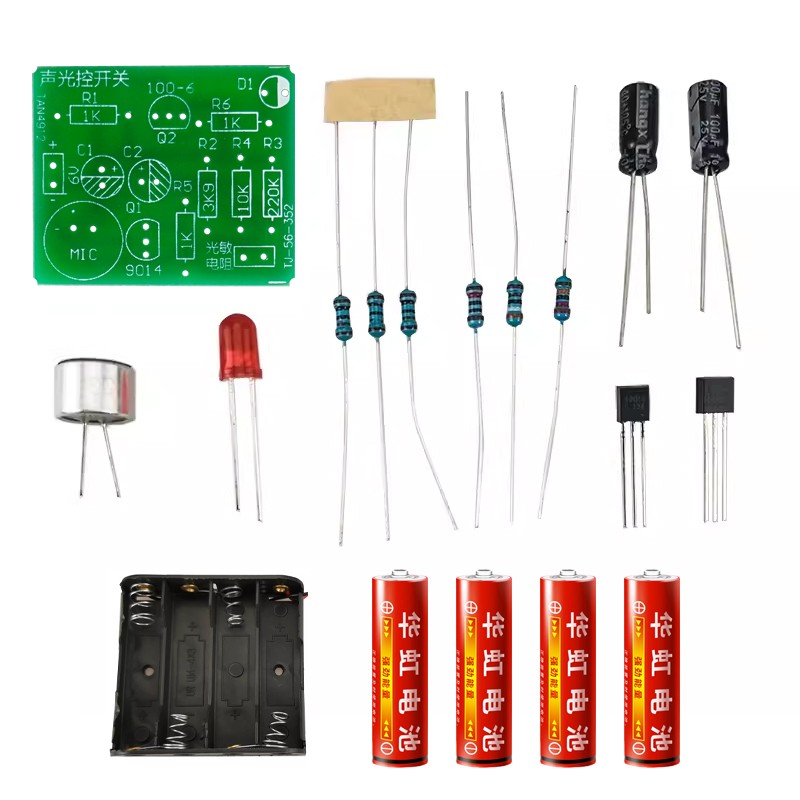

套件+4节五号电池盒+电池

数量：

声光控开关套件拍手开关声光控延时 DIY电子制作套件

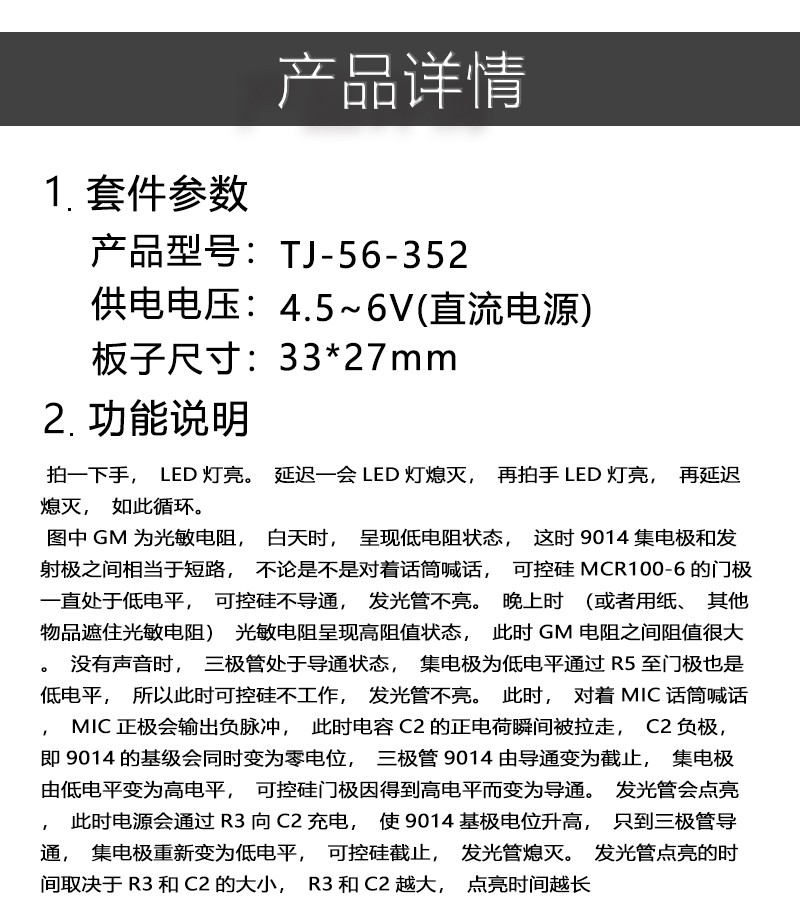

产品说明：

拍一下手，LED灯亮。延迟一会LED灯熄灭，再拍手LED灯亮，再延迟熄灭，如此循环。

电路原理：

图中GM为光敏电阻，白天时，呈现低电阻状态，这时9014集电极和发射极之间相当于短路，不论是不是对着话筒喊话，可控硅MCR100-6的门极一直处于低电平，可控硅不导通，发光管不亮。晚上时（或者用纸、其他物品遮住光敏电阻）光敏电阻呈现高阻值状态，此时GM电阻之间阻值很大。没有声音时，三极管处于导通状态，集电极为低电平通过R5至门极也是低电平，所以此时可控硅不工作，发光管不亮。此时，对着MIC话筒喊话，MIC正极会输出负脉冲，此时电容C2的正电荷瞬间被拉走，C2负极，即9014的基级会同时变为零电位，三极管9014由导通变为截止，集电极由低电平变为高电平，可控硅门极因得到高电平而变为导通。发光管会点亮，此时电源会通过R3向C2充电，使9014基极电位升高，只到三极管导通，集电极重新变为低电平，可控硅截止，发光管熄灭。

发光管点亮的时间取决于R3和C2的大小，R3和C2越大，点亮时间越长

工作电压：4.5-6v(4节五号干电池)

板子尺寸：33*27mm

产品型号：TJ-56-352

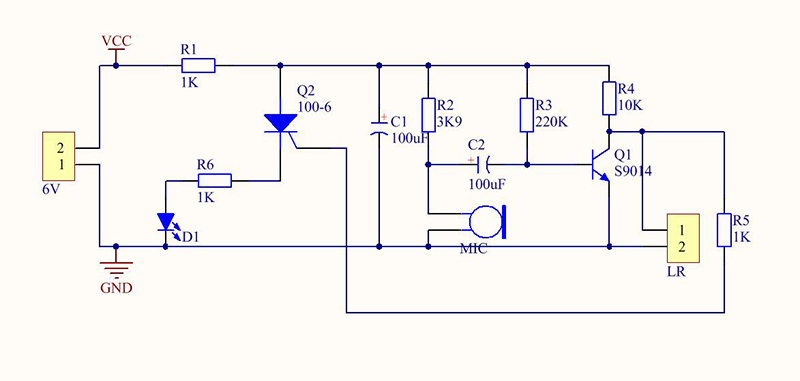

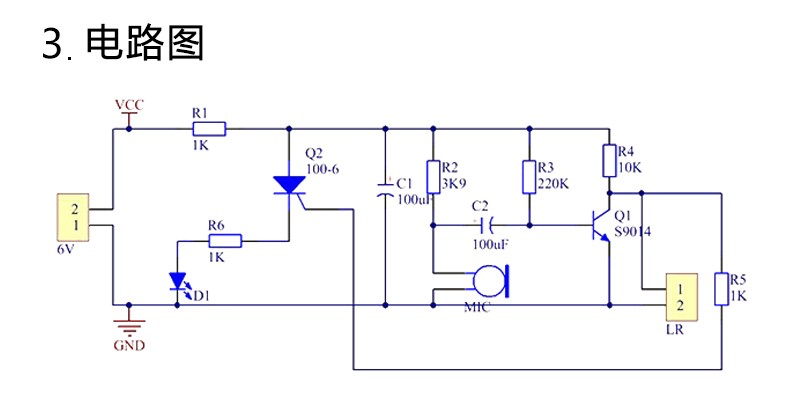

电路图：

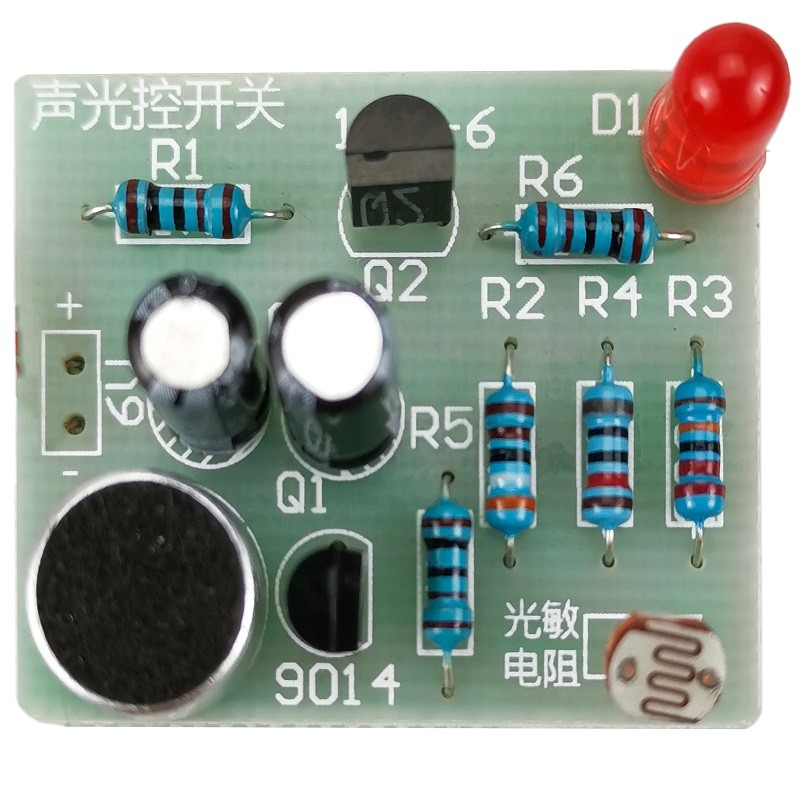

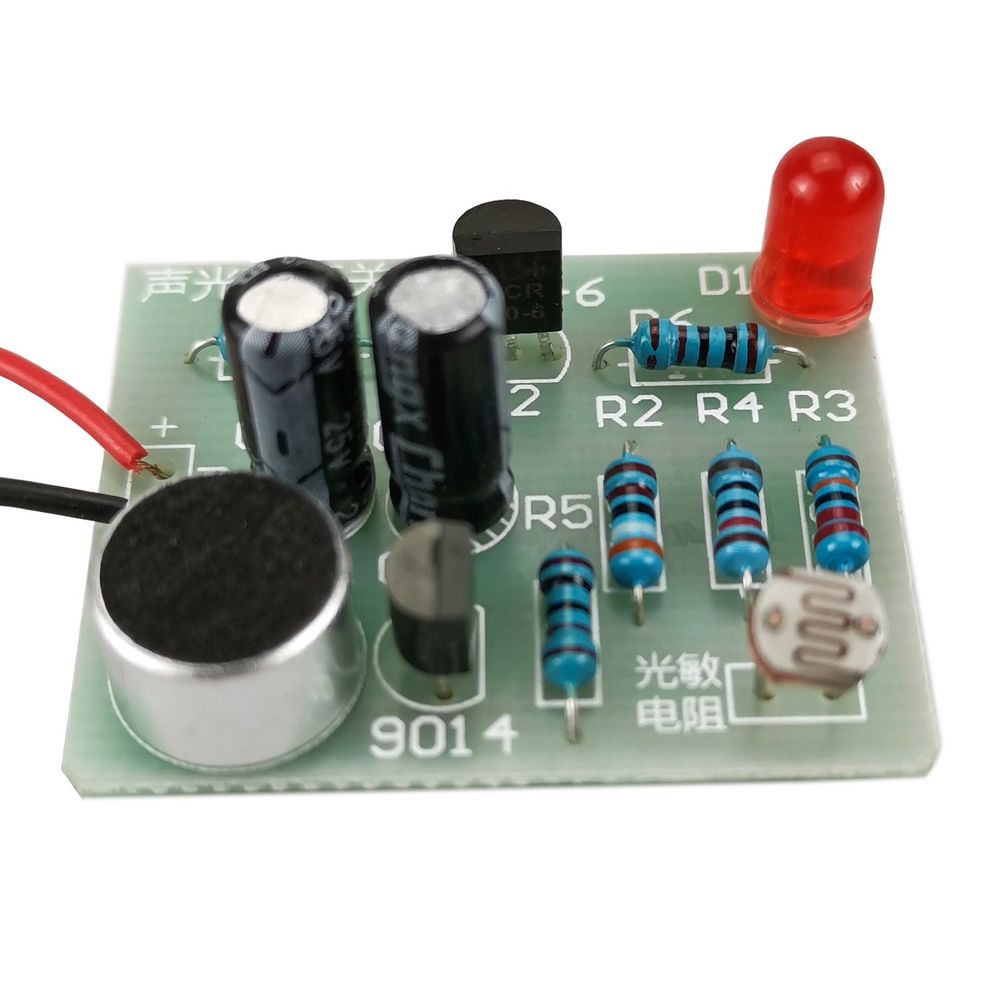

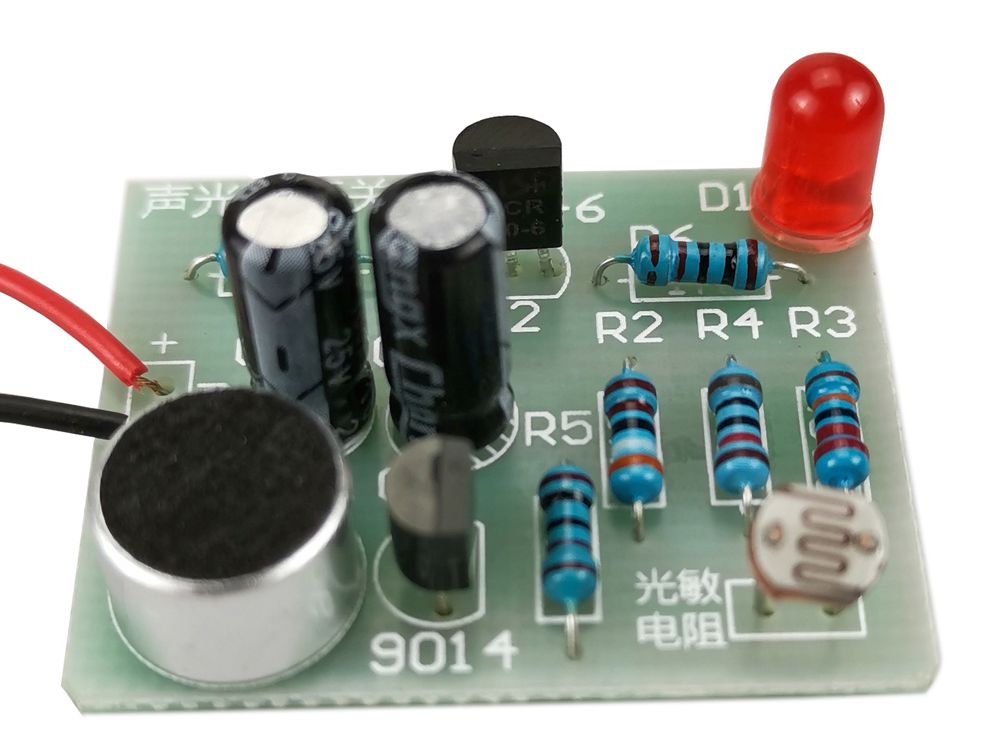

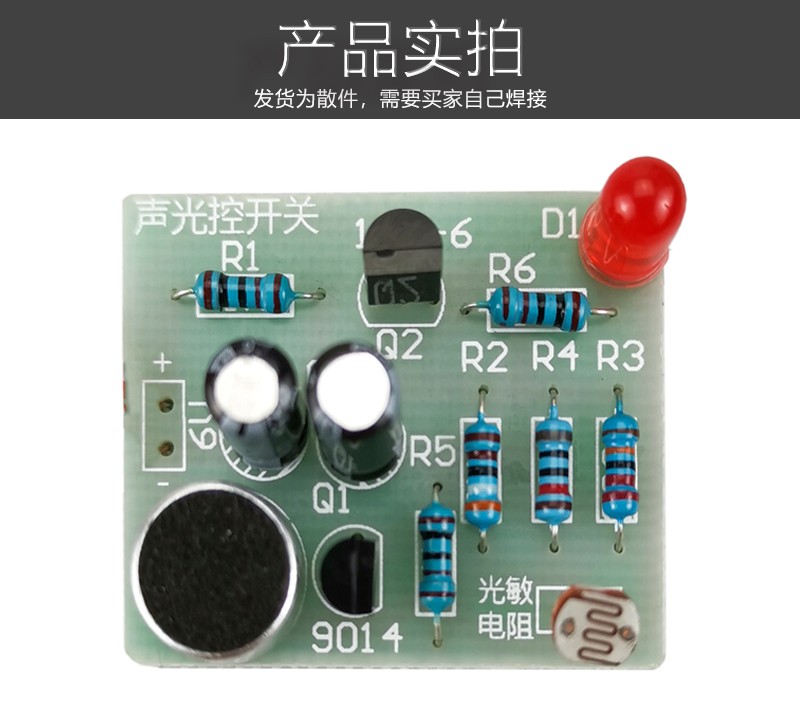

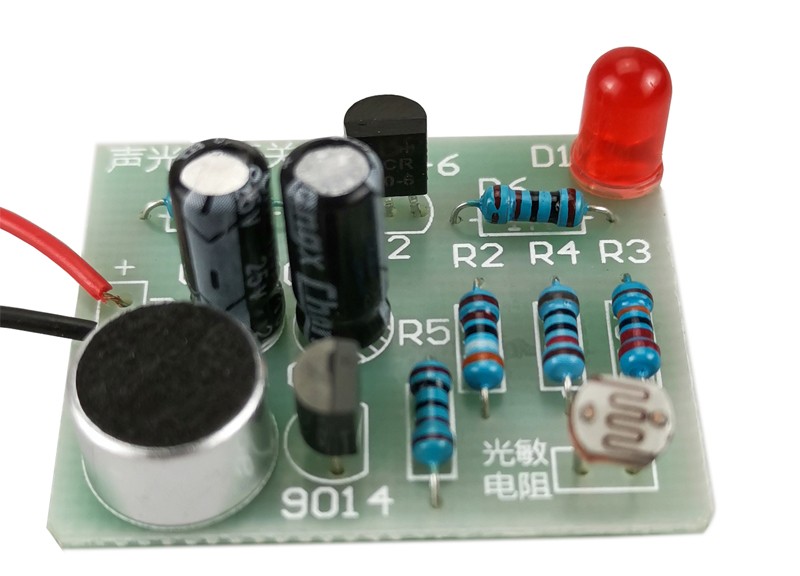

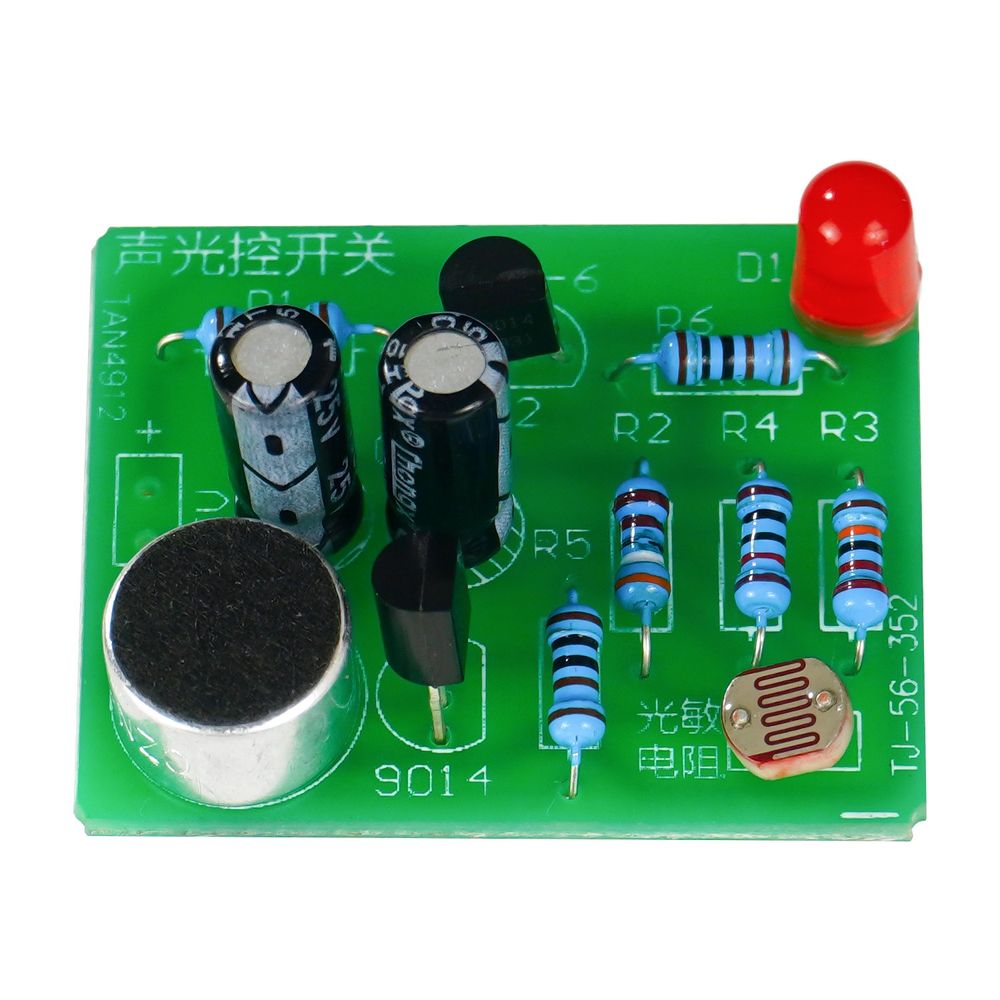

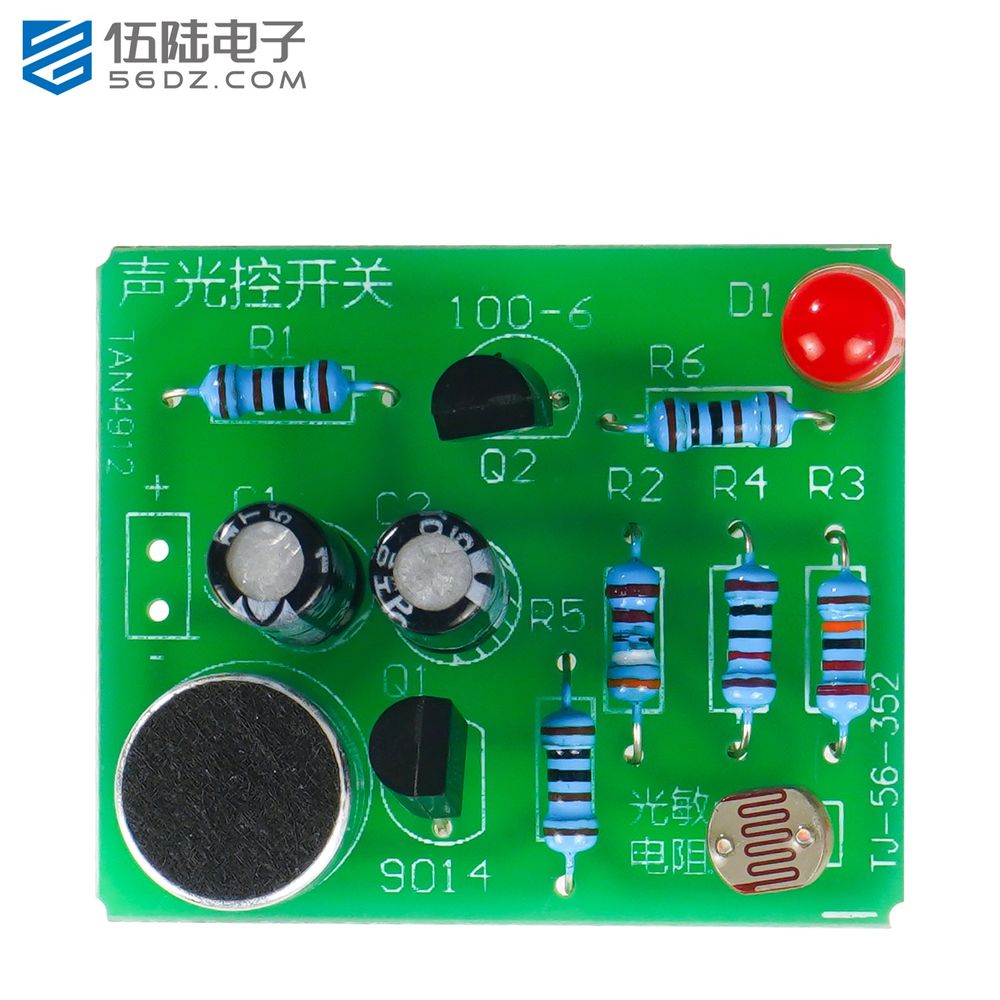

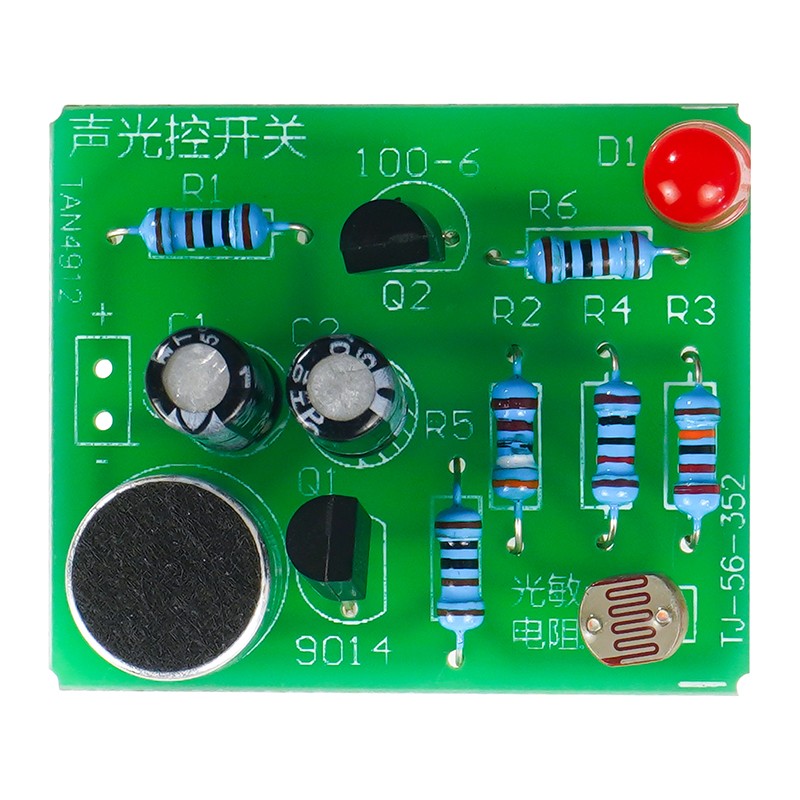

成品图：

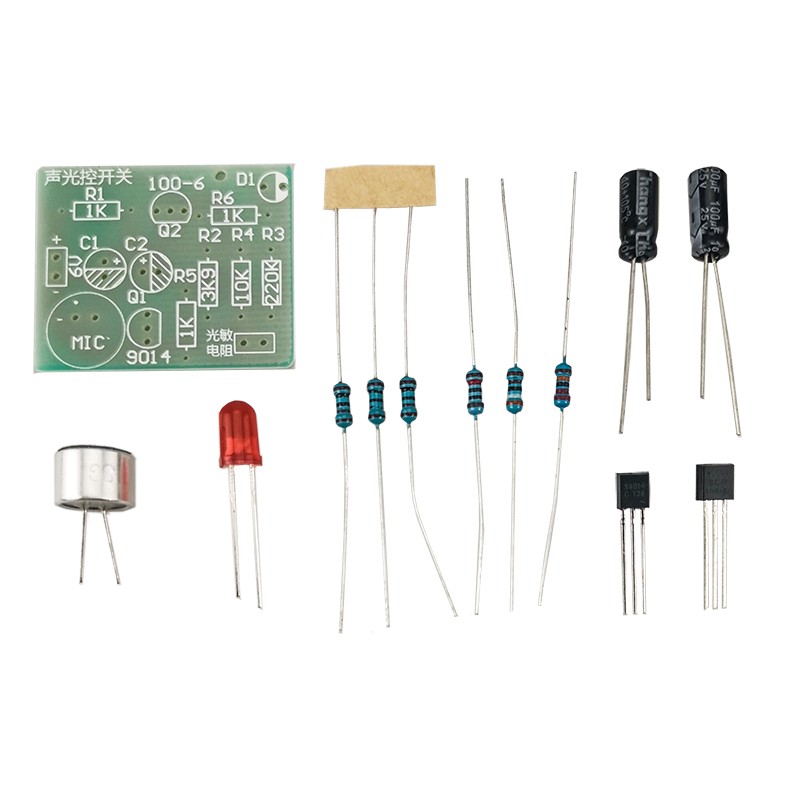

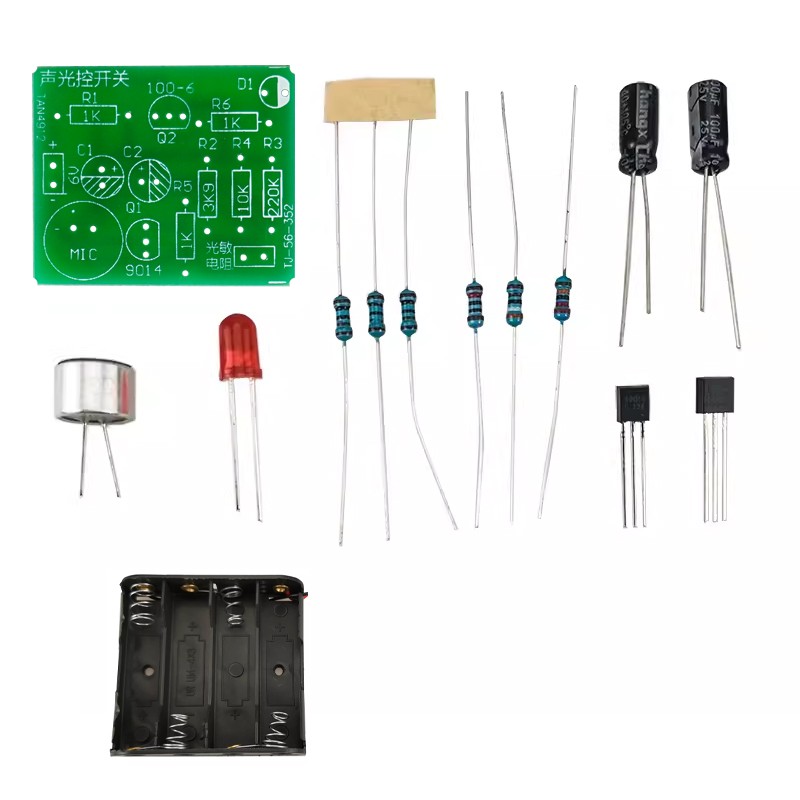

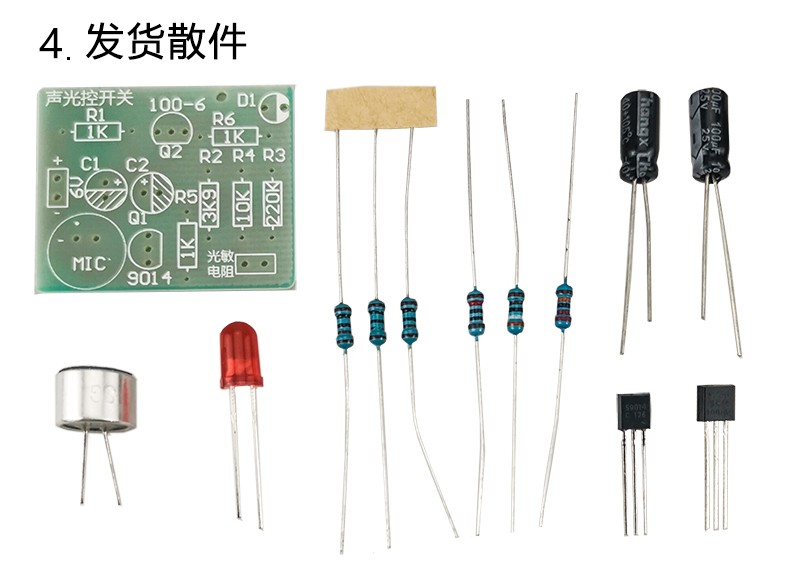

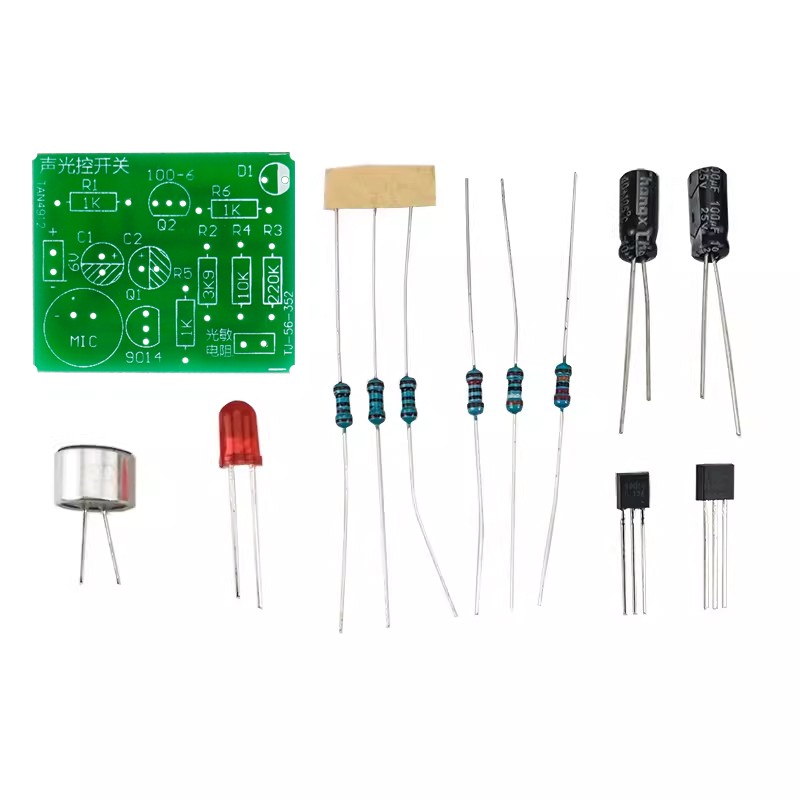

散件图：
