玻璃釉电位器简介

玻璃釉电位器简介

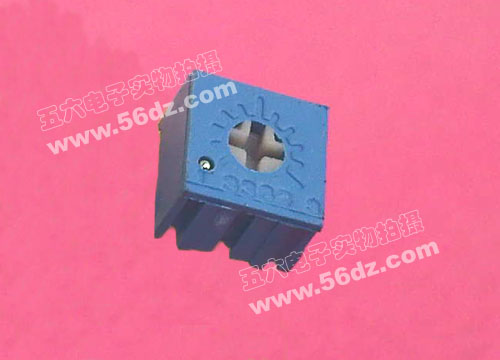

 玻璃釉电位器玻璃釉电位器 的供应商是一种以玻璃釉作为电阻电阻 的供应商材料的可调电子元件。它是由一个玻璃釉电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时,通过转动或滑动系统改变触点在电阻体上的位置,在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。


    一、玻璃釉电位器的主要型号
    精密玻璃釉电位器产品型号有:
  1、精密多圈3296型W、P、X、Y、Z 型玻璃釉电位器。  外形尺寸:10 X 10 X 4.8mm(方型)  有效行程:25圈。
  2、精密多圈3266型P、W、X 型玻璃釉电位器。  外形尺寸:6 X 6 X 4.3mm(方型)  有效行程:14圈
  3、精密多圈3006P型玻璃釉电位器。  外形尺寸:6 X 19 X 5mm(长方体)  有效行程:22圈。
  4、精密单圈3329型S、W、X 型玻璃釉电位器 。  外形尺寸:Φ6.8 X 5mm(圆型)  有效行程:270°
  5、精密单圈3362型M、W、P、U 型玻璃釉电位器。  外形尺寸:7 X 7 X 4.7mm(方型)  有效行程:270°
  6、精密单圈3386型F、X、P型玻璃釉电位器。  外形尺寸:10 X 10 X 5mm(方型)  有效行程:280 °
  7、精密多圈WI67型Z、P、X、Y、W  高精密玻璃釉电位器。  外形尺寸:10 X 10 X 5mm(方形)  有效行程:30圈。
  8、3590型精密多圈面板式线绕电位器。  有效行程:3600-10
    二、玻璃釉电位器的特性参数
  符合度
  符合度又叫符合性,它是指玻璃釉电位器的实际输出函数特性和所要求的理论函数特性之间的符合程度。它用实际特性和理论特性之间的**大偏差对外加总电压的百分数表示,可以代表玻璃釉电位器的精度。
  分辨力
  分辨力决定于玻璃釉电位器的理论精度。对于线绕玻璃釉电位器和线性玻璃釉电位器来说,分辨力是用动触点在绕组上每移动一匝所引起的电阻变化量与总电阻的百分比表示。对于具有函数特性的玻璃釉电位器来说,由于绕组上每一匝的电阻不同,故分辨力是个变量。此时,玻璃釉电位器的分辨力一般是指函数特性曲线上斜率**大一段的平均分辨力。
  滑动噪声
  滑动噪声是玻璃釉电位器特有的噪声。在改变电阻值时,由于玻璃釉电位器电阻分配不当、转动系统配合不当以及玻璃釉电位器存在接触电阻等原因,会使动触点在电阻体表面移动时,输出端除有有用信号外,还伴有随着信号起伏不定的噪声。   对于线绕玻璃釉电位器来说,除了上述的动触点与绕组之目的接触噪声外,还有分辨力噪声和短接噪声。分辨力噪声是由电阻变化的阶梯性所引起的,而短接噪声则是当动触点在绕组上移动而短接相邻线匝时产生的,它与流过绕组的电流、线匝的电阻以及动触点与绕组间的接触电阻成正比。
  玻璃釉电位器的机械寿命
  玻璃釉电位器的机械寿命也称磨损寿命,常用机械耐久性表示。机械耐久性是指玻璃釉电位器在规定的试验条件下,动触点**运动的总次数,常用 "周"表示。机械寿命与玻璃釉电位器的种类、结构、材料及制作工艺有关,差异相当大。   除了上述的特性参数外,玻璃釉电位器还有额定功率、阻值允许偏差、**大工作电压、额定工作电压、绝缘电压、温度参数、噪声电动势及高频特性等参数,这些参数的意义与电阻器相应特性参数的意义相同。
    三、玻璃釉电位器的技术标准
    以3296型玻璃釉电位器为例来说明玻璃釉电位器的技术标准:
  标称阻值范围:10Ω - 2MΩ
  允许偏差:±5[%],10[%]
  终端电阻: ≤1[%]R or 2Ωmax
  接触电阻变化:≤1[%] or 2Ωmax
  结缘电阻:R1≥1GΩ(500V)
  介质耐压: 900Vac
  有效行程:28圈±1
  额定功率:0.5W at 70°C ,
  OW at 125°C
  使用温度范围:- 55°C - + 125°C
  电阻温度系数:±100ppm/°C
  温度冲击::- 65°C - + 125°C五次
  湿度:△R≤3[%]R,△(Uab/Uac)≤2[%]
        △R≤5[%]R,R1≥100MΩ
  高频振荡:10-500hz,0.75mm或98m/s 6h
  冲击::△R≤2[%]R,△(Uab/Uac)≤2[%]
          △R≤2[%]R,△(Uab/Uac)≤2[%]
  高温寿命: 70°C,0.5W.1000h
            △R≤5[%]R,△(Uab/Uac)≤2[%]
  旋转寿命:200周,△R≤5[%]R
  转动力矩: ≤35mN . m
