高校LED电子显示屏的选型、安装与管理

2016-02-03 08:40
19799
资讯文章
admin
来源：本站

　随着技术的进步, LED显示屏性能不断提高,而价格则逐渐下降, 因此LED显示屏正越来越广泛地应用于各行各业。我校除广泛使用一般的LED外, 还决定北校区建立一大型电子显示屏,发布各种教学信息、播放视频录像, 转播新闻及体育比赛等。下面就我校电子显示屏的选型、安装及管理经验进行一些有益的探索。

1.LED显示屏简介
LED显示屏是集光电子技术、微电子技术、计算机技术和视频技术为一体的高科技产品, 它的发光部分由LED (即光发二极管)拼装组成, 优点是耗电量少, 亮度高, 工作电压低, 驱动简单,寿命长, 性能稳定。显示屏面积可以根据需要由单元模块任意拼装, 响应速度快。

LED显示屏的出现弥补了以往磁翻板、霓虹灯等信息发布媒体效果的缺陷, 以其变化丰富的色彩、图案、实时动态的显示模式, **的多媒体效果和强大的视觉冲击力, 将信息、文字、图片、动画及视频等以多种方式显示出来, 成为信息传播的划时代产品。

LED电子显示屏是一种显示文字、图像、二维或三维动画及电视、录像、VCD等视频信号的理想的公众信息显示媒体, 作为当代高科技发展的产物, 它与广告牌、灯箱、霓虹灯等传统宣传媒体比较, 具有无可比拟的优势:可实时播放无限的信息(每秒钟高达60幅图像);是目前世界上各种宣传媒体中亮度**高的;其图像清晰、视觉大、功耗低、寿命极长。

2.LED显示屏分类

2.1　室外、半室外及室内显示屏
2.1.1　室外显示屏
      室外显示屏亮度高, 可以在室外阳光直接照射的条件下使用。由于是在室外环境工作, 所以**有防风、防雷、防雨、防潮、防高温等配套设施。显示屏屏体自身须经过防水处理。此外, 室外显示屏一般面积大、功耗高, 随之而来的就是承重及三相交流供电的问题(三相五线制)。
2.1.2　半室外显示屏
      半室外显示屏的亮度比室内显示屏亮, 但又不如室外显示屏, 一般应用于橱窗或屋檐下, 由于体积和使用环境条件都与室内显示屏差不多, 因此屏体自身不做防水处理。一般情况下安装比较简单,使用二相交流电即可。
2.1.3　室内显示屏
      室内显示屏的亮度决定了它只能用在室内远离门窗的地方。使用二相交流电, 安装方式可以是吊装、壁挂、固定支架或活动支架。

2.2　同步、异步控制显示屏
      室外、半室外、室内显示屏无论那种, 从控制方式上又分为同步控制显示屏和异步控制显示屏。
2.2.1　同步控制显示屏
      同步控制显示屏由计算机控制, 显示屏上显示的内容与控制计算机显示器上某区域的内容一一对应, 即二者同步。显示屏工作期间, 控制计算机不可停止工作。
2.2.2　异步控制显示屏
      异步控制显示屏由单片机构成的专用控制板控制, 需显示的内容由任意一台计算机通过串口送至显示屏即可。显示屏工作期间, 是在没有计算机的情况下由单片机控制工作。

2.3　全彩色、伪彩色、三色及单色显示屏
      室外、半室外、室内显示屏无论那种, 也无论控制方式如何, 从所能显示的色彩上又分为全彩色显示屏、伪彩色显示屏、三色显示屏、单色显示屏。
2.3.1　全彩色显示屏
      全彩色显示屏的像素点由RGB3色组成, 使用计算机同步控制, 色彩丰富可播放视频信号、图形、图像、动画及各种文字。全彩色显示屏是目前各种显示屏中功能**强的一种, 也是显示效果**好的一种, 主要用于广告、宣传。
2.3.2　伪彩色显示屏
      伪彩色显示屏的像素点由RG2色组成, 使用计算机同步控制, 可播放视频信号、图形、图像、动画及各种文字。由于缺少兰色, 所以称为伪彩色显示屏。可以显示兰色成分除外的256 ×256 =65536种颜色, 是全彩色显示屏之前的产品。其价格比全彩屏要便宜得多, 可用于广告、宣传及计算机同屏数据显示。
2.3.3　三色显示屏
      三色显示屏的像素点由RG二色组成, 可以显示红、绿、黄3种颜色。一般使用单片机做异步控制。可显示图形、文字信息, 适用于文字宣传、工业控制终端显示。
2.3.4　单色显示屏
      单色显示屏的像素点由单红色或单绿色组成。一般使用单片机做异步控制。可显示图形、文字信息。其价格比较便宜。适用于文字宣传、工业控制终端显示。

组成点阵型显示屏的每一个发光点称之为像素点。像素点由发光二极管组成, 像素点越大构成像素点的发光二极管的数目就越多, 因此像素点的直径及像素点的间距是点阵显示屏的重要参数。在**显示屏具有较好的分辨率的前提下, 显示屏的尺寸大小就决定了像素点的间距及像素点的大小。对于能显示图像的全彩色显示屏和伪彩色显示屏来说, 要取得较好的视觉效果, 其分辨率应大于或等于VCD的标准分辨率352 ×240点(像素间距=显示屏宽/352)。
3.我校LED电子显示屏类型及参数选择

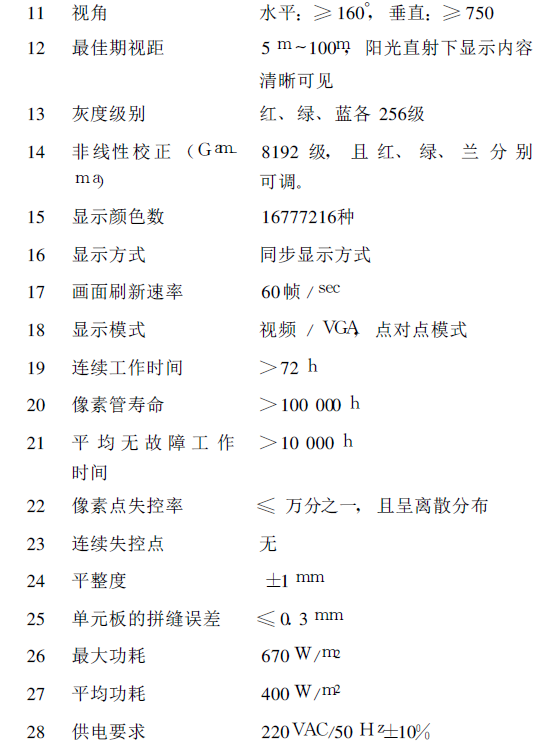

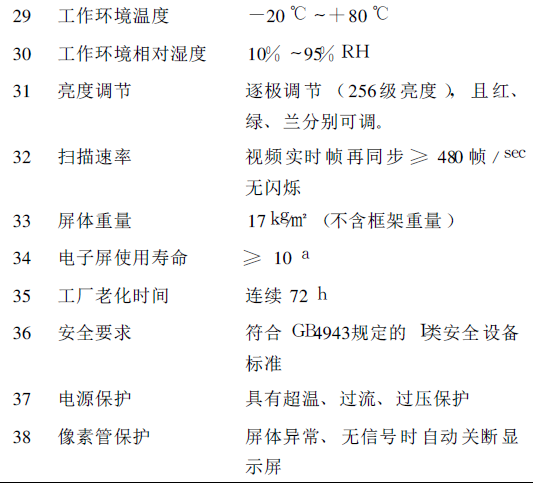

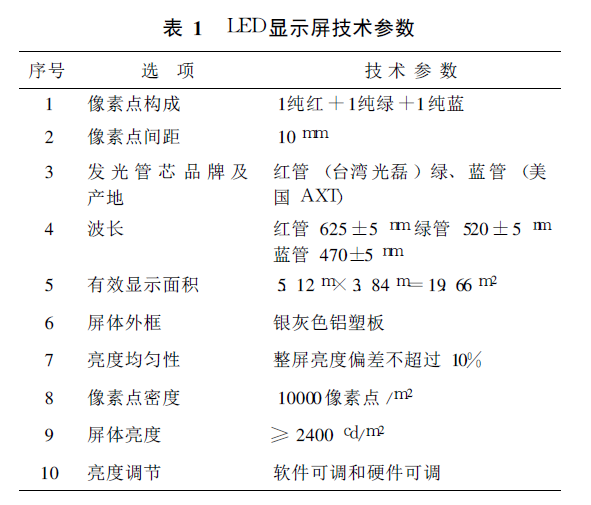

根据上述分类, 从我校的实际情况出发决定采用半户外亚表贴全彩色显示屏, 面积为19.66 m2 。详细技术参数见表1。

4.项目的实施
为了充分发挥LED屏的使用功能, 使其具有高实用性、高**性、高观赏性, 我们制定了功能、结构、外形三位一体, 协调统一的原则, 既要
**显示屏的功能完善、结构合理、外观现代、大气, 同时又要与周围环境很好地融合与呼应, 让整个显示屏在所安装的环境中独具匠心。

显示屏的安装过程中, 我们充分考虑了屏体的高度及视角, 对固定方法、通风散热、防雨措施、引用电源等进行了科学的设计与安排。其间, 还**到生产厂家对屏体尺寸、像素点间距、发光管芯品牌及产地、亮度及均匀性、对比度、视角、红绿蓝各色灰度等级、画面刷新速率、像素点失控率、平整度、单元板的拼缝误差等技术指标进行实地考察, **与合同相符, **了整个工程的质量。工程完工后, 不仅能发布大量的教务信息, 还能转播电视新闻、校内新闻及播放各种流媒体视频节目,受到了老师和学生的好评。

5.管理措施
      通过半年多运行的实践, 我们摸索出了一套行之有效的管理方法, **大限度地发挥了LED屏的使用效益。具体管理条例如下。
      第一条　严格遵守国家及学校的有关法律、法规及相关政策, 对需发布的信息严格审查, **其健康、积极、有用。
      第二条　信息实验中心受学校和设备处委托,指派专人负责电子显示屏的管理, 对不符合第一条要求的, 管理人员可拒绝发布。
      第三条　申请发布信息的单位, 应当满足下列
基本条件:
      (一)本校各院系及各二级行政部门。
      (二)具有熟悉国家及学校有关法律、法规及相关政策的专职审查人员。
      (三)信息的内容**真实、合法, 符合社会主义精神文明建设的要求, 不得以任何形式欺骗和误导学生和老师。

      第四条　发布单位需提前向管理人员预约, 说明要求, 管理人员为其在中心FTP服务器上建立相应的帐号和密码, 以便通过网络传送信息。
      第五条　发布单位需将信息做成电子文档并注明发布时间的长短, 传到北区FTP服务器相应的目录下, 或者将信息直接发在各二级单位的网站上, 然后电话通知管理人员, 管理人员及时将信息下载并在大屏上发布出来, 视情况保留相应时间。
      第六条　显示屏一般不得播放商业性广告信息, 不得播放来源不明的新闻信息, 只限于播发国家通讯社、中央电视台、中央人民广播电台发布的和省级以上党委机关及本校电台和刊物登载的新闻或体育比赛。有特殊需要播发其他信息的, 须分别经有关主管部门批准。其中播放文艺类节目, 只限于符合国家有关规定的音乐电视和旅游风光片。
      第七条　违反本管理办法规定的, 依据相应的法律、法规予以处罚。
6　结束语
      我校电子显示屏安装完工半年多来, 运行情况良好, 发布了大量的校内外的新闻的信息, 内容丰富生动, 画面亮丽多彩, 受到学校**和师生的好评。今后要加强管理, 使它能发挥更大的作用。
