电位器知识简介
- 2015-03-21 17:48
- 16466
- 资讯文章
- admin
- 来源：本站
在身边的调光灯、收音机、功放机上也许还能找到电位器。图1-15 (a)所示是收音机上的3个基本调节旋钮一波段选择旋钮、频率调节旋钮、音量调节旋钮,其中音量调节旋钮下是一个电位器,我们用手拧动旋钮就能改变收音机的音量大小。
图1-15 (b)中,

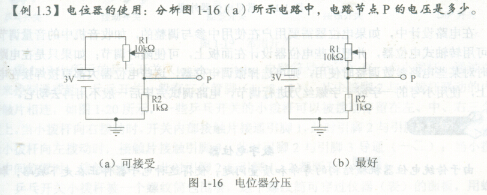

在图1-16 (a)中,
从式(1-2)中可知P点电压
取决于电位器 R1,这说明只要我们调节电位器 R1的轴就可以改变。
由于电位器是一个带有机械结构的
和
变为无穷大,也就是式(1-2)中
,这就导致
。图1-16 (a)电路P点之后如果还有其他电路,则无法正常工作。为了在电位器出现故障时降低灾难程度, 可以按图 1-16 (b) 那样把P脚与电位器的任意一端相连, 这样不但可使电位器发挥相同作用, 还可**当滑片与电阻滑轨脱离时, 电位器的接入电阻与其标称阻值相同, 电路不至出现太大的异常 。
在电路设计中, 如果电位器需要用户在使用中参与调整的, 如收音机中的音量调节, 则可用转轴式电位器, 并把这些电位器设计在面板上, 可便随时调节; 如果只是在电路调试时对某些电路参数调整时使用, 则可选择微调电位器, 这些电位器大都直接焊接在电路板上, 使用小号的一字或十字螺丝刀进行调节, 电路调试完毕后一般不用再去动它 。
数字

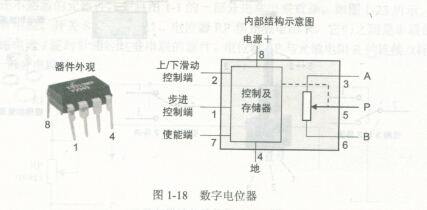

由于传统电位器机械结构的寿命和质量问题, 使得这种电子器件正在走下坡路, 取而代之的是数字电位器 。 数字电位器彻底颠覆了传统电位器的结构, 使用的是电子控制来实现阻值的改变。 图1-18是X9313型数字电位器的外观和结构框图, 只要在步进控制端(1引脚)输入味冲,就能改变“滑片” P的位(滑片在器件中不存在,而由一些电路结构取代) ,实现阻值的连续可调。
