集成电路收音机常见故障维修

集成电路收音机常见故障维修

 当前流行于市的各类收音机多为集成电路组装而成(部采用分立式元器件的收音机已很难见到 ) ,由于采用了集成电路.因而灵敏度高、选择性好、电路工作稳定**、声音洪亮且音质悦耳动听。其中 TA7641 、 ULN3839 、 ULN2204 、 CXA1019 等单片集成电路是目前**为常用的型号,这里仅以 TA7641 单片收音机为例(如德生 107-2 型袖珍机等),介绍集成电路收音机一些常见故障处理技巧。

    一、工作原理简介

    TA7641 是单片调幅收音机集成电路,其内部包含了从变频、中放、检波及音频功率放大。即调幅收音机所需的全部功能的电路,属中规模集成电路。

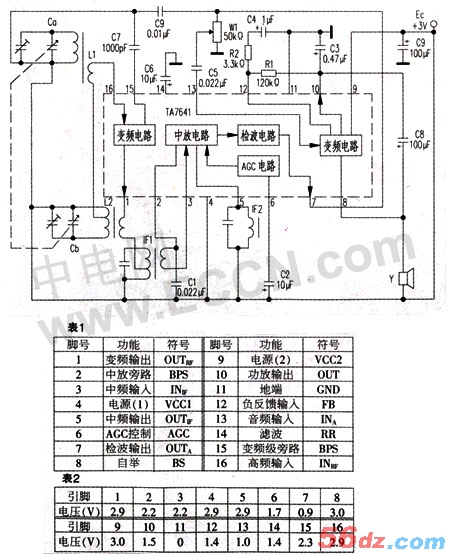

    TA7641 是 16 脚双列直插式集成电路,它的内部电路结构 ( 功能框图 ) 见附图中虚线内部所示,各引脚具体作用见表 1 。

    天线(磁性线圈) Ll 接收到的高频信号从 TA7641 圈 16 输入、经内部变频后由①脚输出,再由③脚进入 IC 内部中放进行检波,检波后的音频信号从⑦脚输出经 W1 、 C5 后,由 IC 内部进行功率放大。调节 WI 可改变音频输入信号的强弱,从而控制收音机音量.**后从⑩脚输出,经 C8 推动扬声器发出声音。

    二、实际故障处理

    从以上信号流程可以看出: TA7641 的第⑦脚是关键点,在检修时从该脚取出或注入信号后看整机的反应,可以此来确定故障的具体部位。

    1 .无声:首先检查干电池(可用 2.5V 小灯泡发光亮度以判断其电量是否足够 ) ,然后在供电正常的情况下检查低放和功放电路有无故障。方法是从⑦脚注入“人体感应信号”(手捏改锥金属部位断续敲击⑦脚焊点处 ) 或外加音频信号,听扬声器中有无响亮的“喀、喀”声或音频信号叫声。如有.则说明 TA7641 的低放电路、功放电路及扬声器电路正常;如果扬声器中无任何反应或反应很弱,则故障出在⑦脚后的音频低放电路。此时应仔细检查外围相关元件。

    2 .声音小且啸叫:收台正常、声音小,首先应检查供电电池电量是否太低;然后重点查一下耦合电容 C8 的容量是否明显变小,若发现其外壳有锈蚀现象,应予以更换;然后检查旁路电容 C6 、 C3 、 C2 是否开路漏电或变质。电路板的问题也要细查 ( 辅以放大镜配合可提高检修效率 ) ,因为有些收音机在使用过程中不慎摔跌,而造成铜箔有细微的断裂处。

    3 .声音失真:可从⑦脚取出信号送至另一台正常工作的收音机.或录放机的音频低放电路的信号输入端试听判断:若声音正常,说明故障在低放电路;反之,则失真来自高放、中放电路。此时应仔细检查高放、中放电路外围相关元件。

    4 .声音小且失真大:通过检测 TA7641 有关引脚上的直流电雎值进行判断 ( 见表 2) 。对低放电路故障,应重点测量第⑧、⑨、⑩、圈 12 、圈 13 脚电压;对于高放、中放电路故障,则应重点测量第① ~ ⑦脚、圈 14~ 圈 16 脚上的电压;这些测试数值可与表 2 对照分析,总的来说,直流电压的变化直接反映 IC 的工作状态。然而这些故障大都是集成电路外部元件异常而引起的。

    5 .声音时有时无:故障特点是:音量电位器开小时收音正常.当音量开大到一定程度时就会出现完全无声现象。

    首先应检查耳机插口以及外围的连接线及扬声器 f 可用镊子小心拨动扬声器音圈引出线的焊点处,看是否有松动、脱焊现象 1 ,常见现象多为:扬声器音圈有霉点所致。平时霉断点尚能接上,当音量开大到一定程度时,由于纸盆振动幅度大,使霉断点完全断开,出现扬声器无声现象。

    三、故障处理小结

    从日常的维修实例看,集成电路收音机外围所接的瓷片电容损坏率较高;另外,在检修无声故障时,不要忽略耳机插座的接触不良问题.检查时可先插上耳机试听有无声音.如有说明插座有问题,反之再检查扬声器及低放电路。

    集成电路收音机的机型五花八门,但在电路机构上皆有相同或类似的部分,而其检修步骤和方法存在许多共性。但基本前提是:维修者在检修前,应尽可能多地掌握故障机电路的工作原理,并通过查阅相关手册热悉所用集成电路的内部方框图和各脚功能,这样面对复杂的电路时就能明了信号的流向,再根据故障现象与原因的因果关系进行逻辑分析与判断,逐步缩小故障范围。以便取得较好的维修效果。
