防漏电警示插座

防漏电警示插座
  许多老式民房在埋设电路时大都没有埋设电器接地线,在这样的电路上拖接洗衣机、电熨斗、电饭煲等家用电器时,安全性极差。如果在电路里接装一个漏电警示插座的话,一旦电器的金属外壳带电便会及时发出声、光报警信号,提醒用户停止使用和检修。

  制作材料:

  KD一9561集成电路,1N4004硅整流二极管1只,0.5W/5V硅稳压二极管1只,高亮度红色发光二极管1只,1/2W68k、1/8W240k碳膜电阻各1只,压电陶瓷片1片,22μF/10V电解电容1只,通用三眼插座1只,20×20(mm)敷铜环氧板1块,废透明CD塑料盒。

  制作方法:

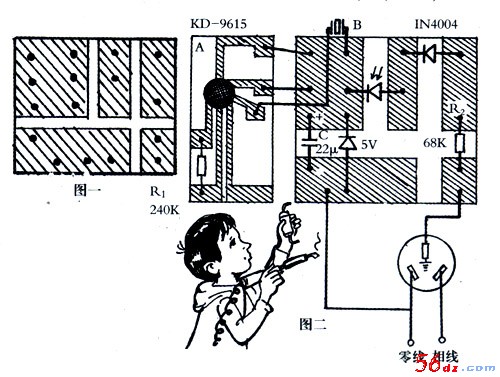

  1.将敷铜环氧板按图一将多余部分用刀片刻去,再按要求在**位置钻ø1mm孔,做成印刷电路板。

  2.将各元件按图二正确地焊接在印刷电路板上。

  3.用废透明塑料盒做一个30×50×20(mm)的小盒(或找一个大小近似的透明食品包装小盒),在安装压电陶瓷片的位置钻一圈小孔做放音孔,然后将焊接好的电路板装入盒内。

  4.将做好的漏电报警器引出线按图二与三眼插座连接。

  工作原理:

  该电路中由R2限流电阻、晶体二极管、稳压二极管和电解电容器组成的半波整流稳压滤波电路,向报警电路提供稳定的直流电压,报警电路A和R1以及压电陶瓷片B组成报警发生器。平时由于R2的一端与三眼插座的接地线相连,所以报警电路无工作电源,B不发声,发光二极管也不发光。一旦家用电器漏电,用电器外壳带电,接入三孔插座的漏电电流通过三眼插座的火线孔、地线孔、用电器金属外壳、报警电路和电网线构成一个回路。漏电电流通过R2限流、晶体二极管半波整流后使发光二极管点亮。而漏电电流通过整流二极管整流后使压电陶瓷片发出报警声,及时提醒用户。

  使用:

  本报警器要接入220V电路,需要注意的是电源线电极位置不可接反,否则不能起到报警作用。
