自制迷宫式三分频音箱

自制迷宫式三分频音箱

该音箱是笔者两年前制作的,听音效果自我感觉良好,制作方法和用料愿和大家交流。老年人和年轻人略有不同,年轻人喜欢听劲暴流行的乐曲,老年人则爱听古典乐和轻音乐,因此音箱种类的选择和制作也略有不同。本人制作的这款迷宫式三分频音箱是对早期的惠威套件进行的第三次修改,首先将音箱结构定位为迷宫式,中高音为封闭式。

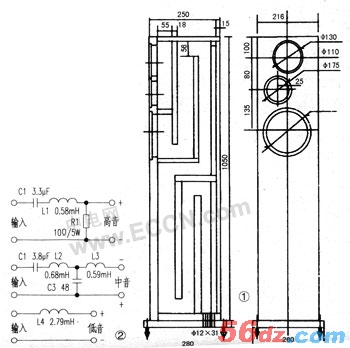

    音箱的制作过程不多讲,箱体结构如图 1 。箱体材料为绝缘板,前面板厚 33mm ,侧面板厚 16mm ,底座 25mm 铸铁板。箱体未漆前用 7kg 沥青灌注内腔,封箱时内腔均填充玻璃纤维棉,出气口应衬垫一块海绵和布。用绝缘板制音箱材料密度高,质量重,加工性好,符合做音箱要求。 25mm 厚的铸铁底座是为了配重用的。我们知道,物质的刚度与材料有关,也与材料的厚度有关,所以制作音箱时,前障板就要厚一些。为了防止整个箱体的震动,除了箱体要有刚度外,还要有一定的稳定度。稳定度与箱的底面积有关,也与受力点的高度有关。对于修长身材的音箱来说底面积较小,单元与音箱底面的重心高。所以此类音箱的稳定度不得不考虑,于是在音箱底部增加了一块 260mmx280mn × 25mm 铸铁钢板予以配重。此举措适应任何音箱。

    音箱制作完毕,接上功放、音源试音,感觉中音区有很好的表现,音乐味大有改观。连续听了几曲之后,还总是感觉少些什么,无意中看见音箱线有锈迹,于是将音箱线拆了下来,测量其接触电阻竟为 2 Ω ! 剪去有锈迹那一段线材后,再测量线电阻,其阻值不到0.5 Ω . 将音箱线再接上去重新试听,效果立竿见影。之前也经常看到杂志上报道有关线材在音响中的作用与重要性,可始终没引起我的注意,这次失误使我重视了线材的品质。后来用**含银耐温线试音一听,通透度和亮丽度又大有改善,在过去的电子理论学习中,只认为线材再好无非是改变了导体的电阻率,没想到不同导体中的电子在传输中竟会如此特性。出乎意料的音效,使我大吃一惊,望大家不妨一试。图 2 为三分频电路。
