用555制作“光敏百灵鸟”

用555制作“光敏百灵鸟”

一、555集成电路简介

    555集成电路用途广泛,是初学者学习电子应该掌握的基本电路之一。555集成电路型号有NE555,LM555,5G555等。常见555集成电路为8脚双列直插封装和SOP封装,常见的引脚排列如图所示:

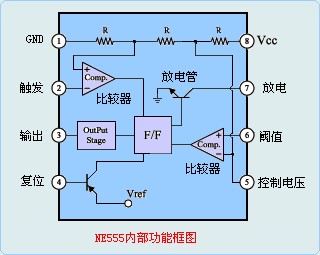

NE555外形图图一NE555内部功能框图图二

    对于初学者来说,可以把555电路等效成一个带放电开关的RS触发器,如图三。电路的逻辑功能如图四。

 图三        图四

    二、“光敏百灵鸟”电路工作原理

图五

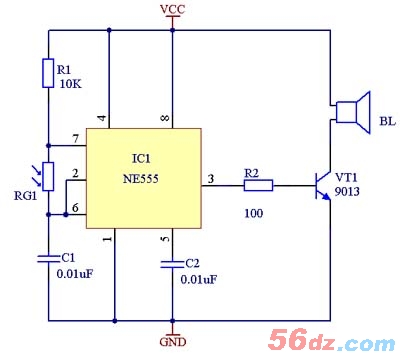

    电路如图五所示。该电路可以在不同光照下,发出忽高忽低、变幻莫测的鸣叫声,非常有趣。当加上电源后,电容器C1经外接电阻R1与RG1由Vcc充电,电容器C1两端电压一直上升到2/3Vcc(第六脚之临界电压),于是触发555的第三脚的输出为低电平0。此外,集成电路内部放电管被驱动而导通,使得第七脚接地,将电容C1上的电荷经电阻RG放电,电容器的电压就开始下降,直到它降到触发端1/3Vcc,正反器再次被触发,使第三脚输出回到高电平1,且放电管截止,于是电容器C1再次经由电阻R1及RG1充电,重复这些动作就会产生振荡。
    充电路径:由Vcc出发,经由R1及RG1至电容器C1。
    放电路径:由电容器C1出发,经由RG1至NE555之第七脚。
    频率f=1.44/(R1+2RG1)C1
    光敏电阻RG1是利用光致导电的特性,他的阻值会随着照射光的强度而变化,当光照强时阻值小,光照弱时阻值大。本电路就是利用这一光敏特性,来改变振荡器的充放电时间常数,从而改变振荡器的频率。
    555输出的可变频率信号经过R2限流后,驱动三极管VT1带动扬声器发出多变的鸣叫声。接好电路后,如果手靠近或离开光敏电阻,扬声器就会随手的移动而发出不断变化的声音。如果将本电路放置在电视机屏幕前,则扬声器会随着显示图像的变化而发出变幻无穷的声音。

    三:电路制作说明

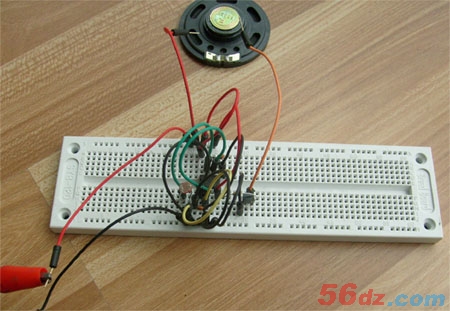

    笔者是在面包电路板上搭接的该电路,电源接的直流稳压电源,取1.7V电压。你也可以采用1接或两节1.5V干电池供电实验。但注意电源电压不宜加得太高,以防损坏集成电路。
    五六电子拍摄的电路制作视频录像请看:/Article/dzzz/zzjy/200901/666.html
