为你的寝室打造简易自制门铃

为你的寝室打造简易自制门铃

 在我身边有一些喜好电子的网友和同学,想自己尝试做一些什么东西,却不知道该如何下手,或者说是很想学但有些畏怯,迟迟入不了门。

        电子制作并不是什么很困难的事,关键就在于你是否肯动手,是否肯迈出第一步。你真正动手做了,才知道原来不会很难,只要有心,我们也能够做出像商品一样的东西。在做的过程中,不仅能学到知识,而且你所得到的愉悦感和成就感是一般人所不能体验到的。

        在这里,我给大家介绍一个很实用也很拉风的小东东——门铃。这是我大学里的第一个作品,虽然蛮平常,但我觉得这是很好的初学者启蒙制作。初学者,或者是没有真正动过手的电类专业的同学,都可以试着做一做,只要跑一趟电子市场,花上几块钱。试想:如果一整栋宿舍只有你们寝室有门铃,那有几拉风!

        言归正传,在决定做什么之后,我们一般会把所需要的元器件列一个清单,OK,向电子市场进发。武汉**大的电子市场在汉口的前进四路(江汉路步行街附近),至于其他城市的电子市场在哪就不是我能帮助大家的了,一般来说,在小城市,想买此类东西会麻烦许多。

        门铃的元件清单如下:
元件名称
数量
单价/元(参考)
KD9300门铃音乐芯片
1
2.00-3.00之间
瓷片电容0.02uF
1
0.10
NPN三极管9014
1
0.30
小型扬声器
1
1.00
按钮开关
1
0.50
3V电池盒
1
0.50
细导线若干


        **好还买一小块**电路板,用于固定门铃按钮开关,见图3。当然也可用其他东西固定。

        决定要成为一个电子DIYER你,以下工具是必不可少的,记得买它们:电烙铁,焊锡丝,松香等等…我想:一个工科专业的学生应该会使用这些东西吧,如果不会,那就学吧,身边一定有人会用的,请教一下,很简单。

        接下来我们便开始做了,我给大家一个非常直观的电路图,大家照着上面接线就OK了。有几点需要注意:门铃芯片在焊接的过程中,每次焊接的时间不要太长,否则很容易损坏门铃芯片;三极管引脚的区分:拿着你手上的9014三极管,把印有字的那一面对着自己,看到的三个脚从左到右依次为e(发射极),b(基极),c(集电极);开关S的引线要长一些,因为按钮开关S**终要安装在门外,引线要从门缝引入,然后用透明胶带固定。

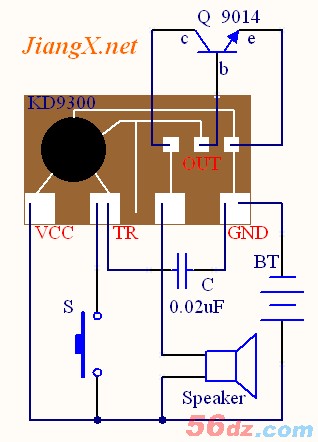

图1 KD9300门铃电路

        如果你接线无误,装上电池便会发出“叮咚…”的门铃声,如果没有声音,赶快卸下电池检查电路,一般都是接线有误,芯片坏掉的情况比较少见。

        这些图片供大家参考:

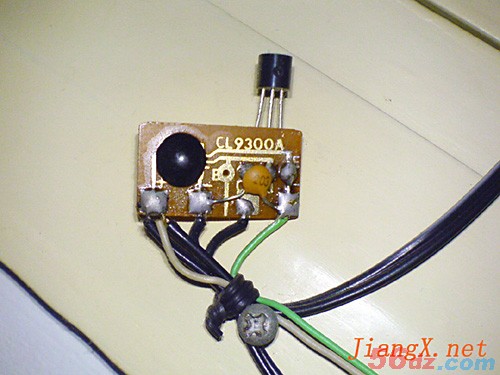

图2 焊接好的门铃芯片

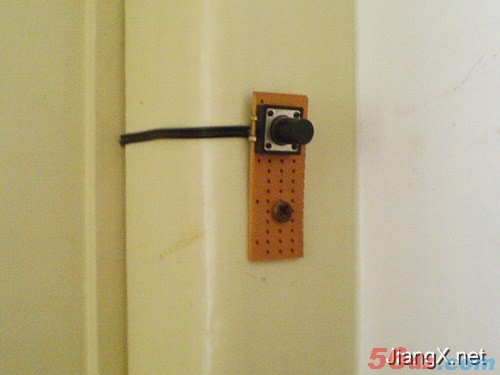

图3 门铃按钮

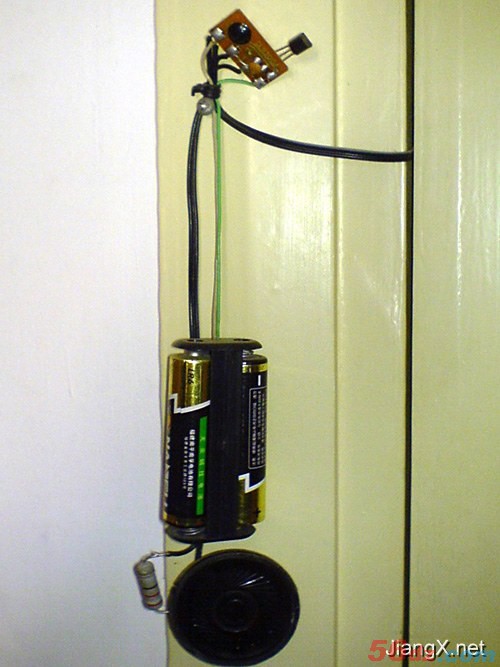

图4 制成后的门铃

        当然,你可以找一个塑料盒做一个漂亮的外壳,只要你手巧,东西不会比商品的差。好了,自从你制作成功那一刻起,烦人的敲门声变成门铃声,是不是有家的温馨感觉呢?

        我一般喜欢制作完成后再看原理,还是一起来了解一下吧,上面所用的KD9300系列音乐芯片是一种大规模CMOS集成电路(下面简称IC),内存叮咚声或是一首名曲,由振荡器、节拍、音色发生器、只读存储器、地址计算器和控制、输出等组成。其工作电压为3V,触发一次内存循环一次,静态工作电压小,不耗电。当按下门铃开关S时,IC的触发端TR从电源正极获得正脉冲触发信号,IC受触发而工作。其输出端OUT输出的音乐信号经过三极管9014放大后,驱动扬声器发声。由于IC的触发灵敏度很高,电容C的作用是抗干扰,用于消除按钮开关引线过长时,外界杂波干扰造成的门铃误触发。
