DT830B是目前市场上常见、价廉的数字**表．可以测量直流电压、直流电流、交流电压、电阻、二极管以及三极管的放大倍数等。该表使用7106型的A／D转换芯片．配3位半的LCD液晶显示屏．表内使用一只电位器来调整精度．一节9V电池做电源．量程开关兼做电源开关。该表具有体积小、电路简单、装配调试容易、耐用等特点．**适合在校学生和电子爱好者学习、组装．在装配完成的同时也就得到了一款实用的测量工具。

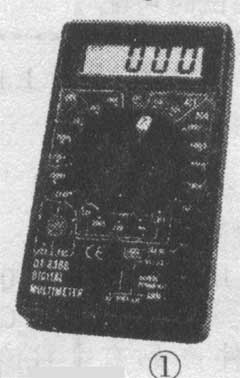

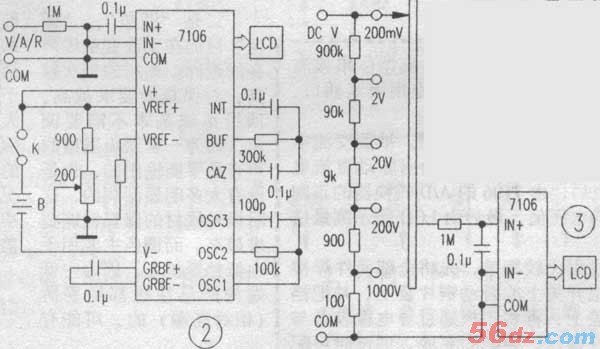

图l是该表的外观照片，共有19挡量程。7106芯片(一般产品都已固化在电路板上)及外围阻容元件组成满量程为200mV的直流电压表。简化电路图如图2所示。各个测量挡位均是在此基础上．通过串联分压电阻、并联分流电阻等形式实现各挡位的电压、电流、电阻等的测量。

图3是直流电压测量电路的简化图。在200mV挡．由7106直接测量，其余各挡均通过串联分压电阻后，再送入7106．**后由LCD显示测量结果。

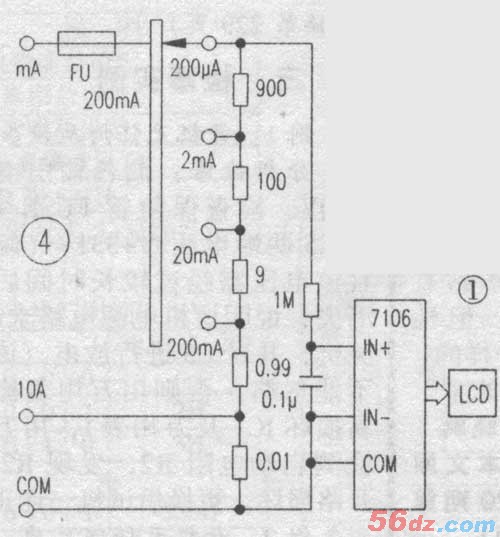

图4是直流电流测量电路的简化图。200mA及其以下电流挡位串接有0．2A的保险管，10A挡位使用10A专用表笔插口，且没有接人保险管，测量时应谨慎。

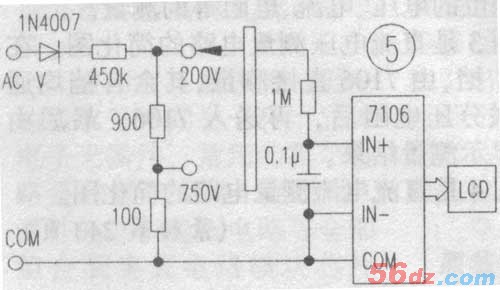

    图5是交流电压测量电路简化图。被测交流电通过二极管lN4007做半波整流．输出脉动直流电压，经过分压电阻后，由7106的A／D转换器的正向积分过程取出平均电压值，**后由LCD显示测量结果。
    本表的装调过程比较简单，先将全部元件焊接在印板上，把挡位开关上的滑动铜片装上，并把挡位开关固定在前盖上．再将印板通过导电橡胶条与液晶屏压接一上好螺丝，装配即完成。调试时可配合一台标准表和1．5V电池进行。将本表置于DC 2V(2000mV)挡位，与标准表一起测量1．5V电池的电压，调节校准可调电阻，使本表显示的结果与标准表相同即可。
    本套散件为分立元件，已包含有表笔、9V电池以及详细装调说明书，适合手工装配。成品表为了提高生产效率，7106的外围元件现多采用贴片元件，这点与散件产品有区别，但性能是一样的.
