热释红外电子狗套件套件制作
- 2015-01-24 10:58
- 15272
- 资讯文章
- admin
- 来源：本站
本套件采用高灵敏度红外探头，无需声音、光线、震动，即使是漆黑的状态，窃贼一旦进入10米左右监控范围，热释红外电子狗就会自动检测并发出高强度报警声，可有效吓阻入侵人员。本套件做好后适合家庭、学校、仓库、商店、菜棚等防盗场所使用。
本套件做成后集红外探测、报警、电源三位于一体，具有体积小、可随身携带临时设防等优点，无论何时何地都可现场使用。微电脑芯片设计，耗电小，无须接线布线，使用非常简便。本套件采用4节7号电池供电。
购买电子狗制作套件，请看链接/Shop/zztj/201004/237.html
一、电路工作原理

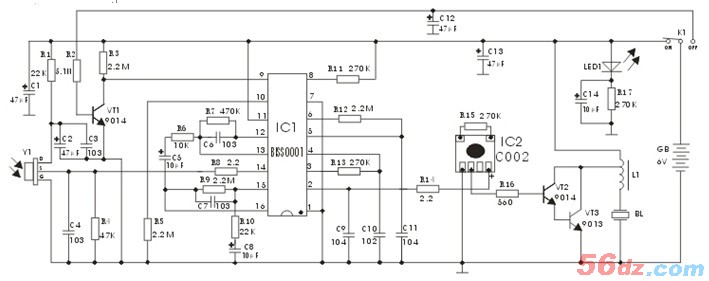

JC808型热释红外电子狗的原理电路图见图一所示。
图一 JC808型热释红外电子狗的原理电路图
本电路中主要采用的是型号为BISS0001的集成电路。BISS0001是一款高性能的传感信号处理集成电路。静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感报警器。广泛用于安防、自控等领域能。
BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
下图中，IC1内部的运算放大器OP1将热释电红外传感器Y1的输出信号作第一级放大，然后由电解电容器C5耦合给IC1内部的运算放大器OP2进行第二级放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器，输出信号Vo经R14驱动报警音乐片IC2工作，VT2和VT3构成复合三极管用来推动压电蜂鸣片发出声音。
当电源开关K1在“OFF”位置时，电源经R2使VT1饱和导通，则IC1的9脚保持为低电平，从而封锁热释电红外传感器来的触发信号Vs，电路不工作。当电源开关K1在“ON”位置时，热释传感器经R1得电处于工作状态，VT1处于截止状态使IC1的9脚保持为高电平，IC1处于工作状态。C1、C13是电源滤波电容，LED1和R17构成电源指示电路。
二、详细制作过程
拿到套件后，首先认真阅读说明书，把所有的元气件放到一个容器中，电阻器、电容器等器件很小，防止丢失，要认真识别参数。用手拿电路板时请拿边，不要拿面，防止因手的灰尘使电路板氧化。电路板上标明了器件的参数，将对应的器件按要求插装即可，防止插错。

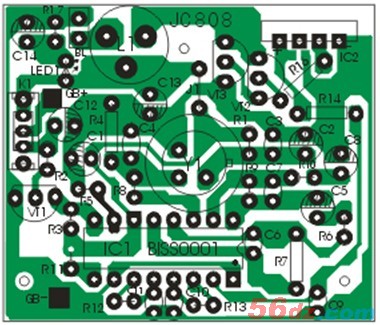

JC808型热释红外电子狗的印刷电路图见图二所示。
图二 JC808型热释红外电子狗的印刷电路图
元器件在电路板的字符面插装。
根据电阻器脚间距离的不同，其插装方式有立式或卧式之分；瓷介电容器和电解电容器采用立式插装，插装电容器时要求立式插装并紧贴电路板，跳线J1处用焊接电阻后剪下的金属导线代替。
报警音乐片IC2焊接在电路板槽口相应处，先将振荡电阻R15焊接在报警音乐片上，然后将报警音乐片与覆铜焊接处都上锡，然后用少量锡将报警音乐片下方的四个方焊盘分别与电路板覆铜的对应处相连接。
二极管、三极管、集成电路、热释传感器焊接时注意极性。热释传感器Y1上有一突出部位与电路板上突出标示相对应即可。三脚电感中的长脚插在电路板上L1出有圈圈的那个孔中，其它两个脚顺着插在另外两个孔中即可。
用2根黄色导线焊接在蜂鸣片上（焊接注意温度把握），构成了两个脚，然后焊接在电路板的BL处。
三个连体簧和正极片、负极簧片，构成三节电池的串联，一般用红色导线焊接电源正极线，黑色导线焊接电源的负极线。
所有元气件在覆铜面完成焊接后，要认真检查，防止错焊、虚焊，**正确插装和焊接。
用剪刀将“菲涅尔透镜”（白色塑料片）四周白色无纹路的框边剪掉，放置在面壳中呈圆弧型，同时用固定塑料框加以固定，用电烙铁将四个突出塑料点烫溶完成固定。
将圆型共鸣腔置入面壳中，用电烙铁将三个突出塑料点烫溶完成固定。将压电蜂鸣片放在圆槽中，用电烙铁将周边突出塑料点烫溶完成固定，**固定紧，这样发声的音量才洪亮。
组装完成并认真检查无误后，将电路板装入壳中并用三颗螺钉固定，同时把前、后壳扣在一起，然后装入3节7号电池测试效果。放在桌上并拨动开关K1打到“ON”一边，即可产生“报警声”，延时一段时间后自动停止，然后可以进行热释红外人体报警实验，当人体靠近时即可产生报警声。如果没有报警声，则要认真检查电路是否有焊接错误，如果有错误加以修改。
完成整机效果后，将前、后盖紧扣在一起，并在后盖上插装好万向轮，万向轮座可以按您的要求自行安装。注意：探头应避免直对室外，以免闲人走动引起误报；探头应远离冷热源，例如空调出风口、暖气等；安装使用时应避免阳光、汽车灯光直射探头；安装在墙角或者墙面上，建议安装高度在离地面1.5～3米位置，可以防止小动物误报。

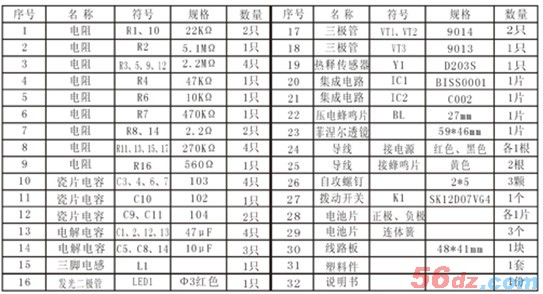

元气件清单：

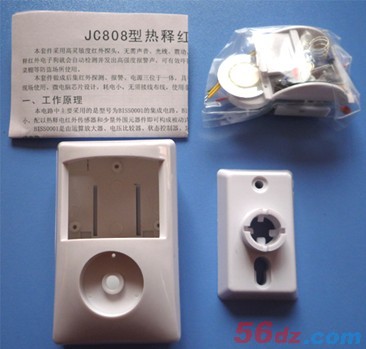

1、全套散件图

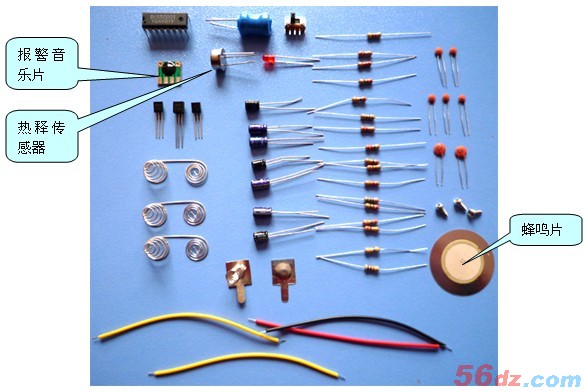

2、全套元气件图
3、焊接电阻器（共17只）
R1：22KΩ R2：5.1MΩ R3：2.2MΩ R4：47KΩ R5：2.2MΩ R6：10KΩ
R7：470KΩ R8：2.2Ω R9：2.2MΩ R10：22KΩ R11：270KΩ R12：2.2MΩ
R13: 270KΩ R14: 2.2Ω R15: 270KΩ R16:560Ω R17: 270KΩ

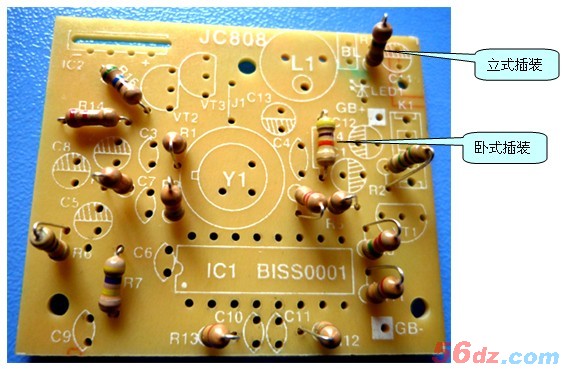

插装电阻器时因孔距不同而有立式和卧式之分。
电阻器焊接在电路板上的示意图

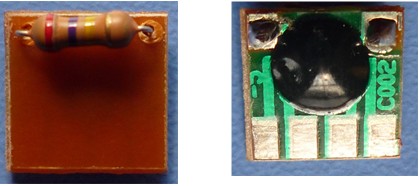

集成电路IC2报警片上振荡电阻R15(270KΩ)的焊接（元件面和覆铜面）

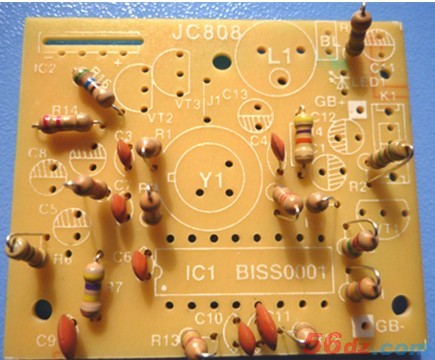

4、焊接瓷片电容器（共7只）
C3：103 C4：103 C6：103 C7：103 C9：104 C10：102 C11：104
5、焊接电解电容器（共7只）
C1:47μF C2:47μF C5:10μF C8:10μF C12:47μF C13:47μF C14:10μF
电解电容器有极性之分，电路板上有白色斜线的端为负极

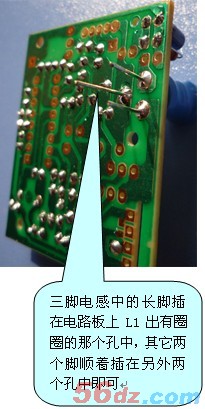

6、焊接发光二极管和三脚电感
7、焊接金属跳线（J）

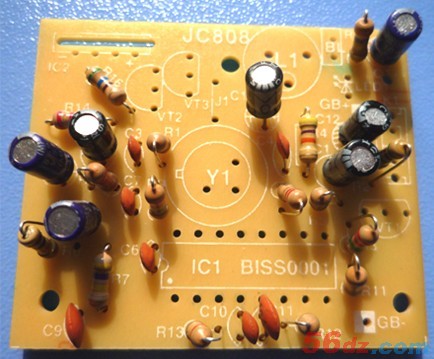

8、焊接三极管(2只)
VT2:9014 VT3:9013

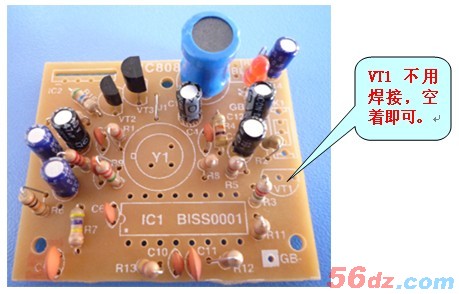

重点说明:VT1:9014不用焊接，因为其工作状态，由开关K1代替了。

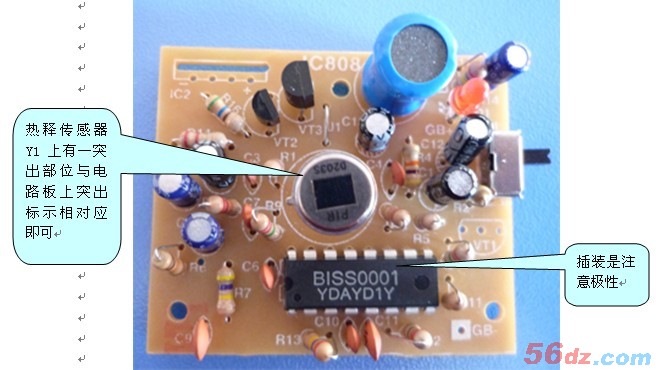

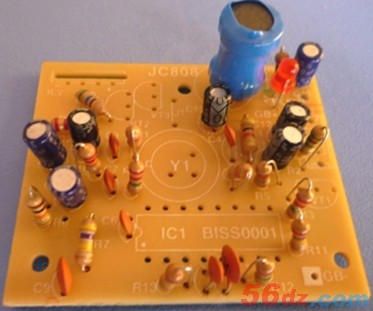

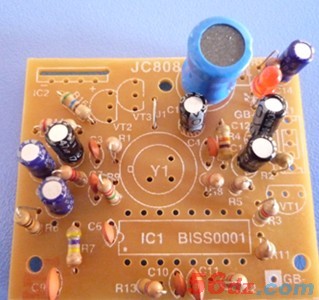

9、集成电路、传感器和开关的焊接

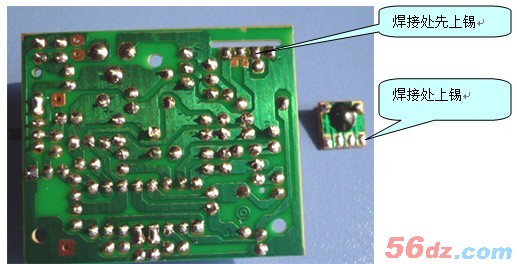

10、报警集成电路的焊接（先上锡）

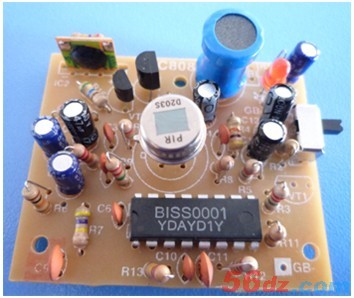

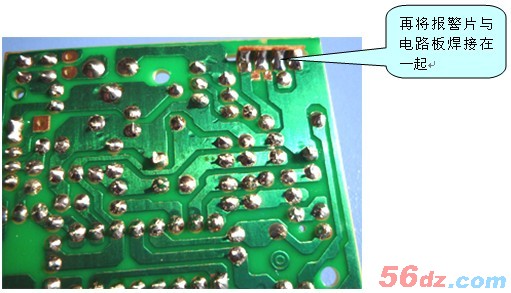

报警音乐片焊接后的示意图

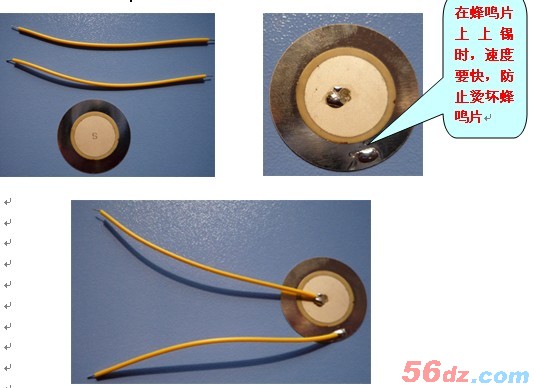

11、导线焊接在蜂鸣片上

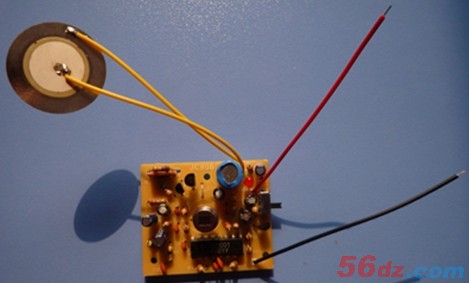

12、蜂鸣片和电池线与电路板的焊接

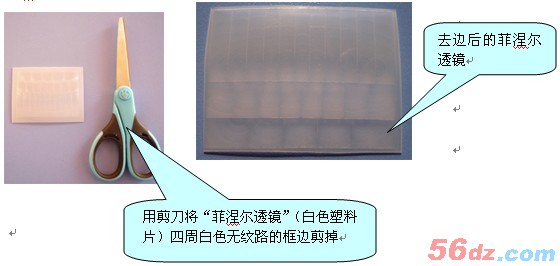

13、菲涅尔透镜的处理

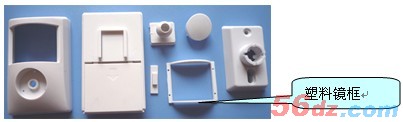

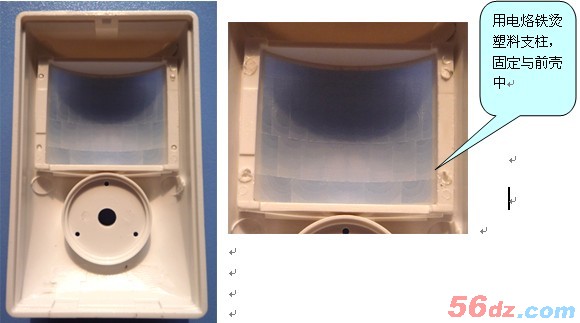

14、用塑料镜框固定菲涅尔透镜

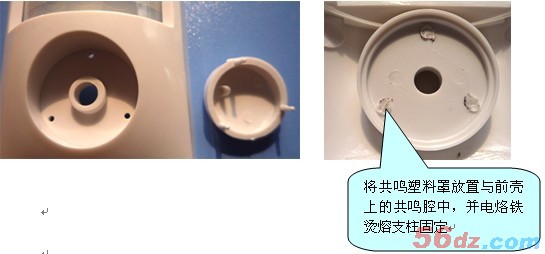

15、前壳上的共鸣腔与共鸣塑料罩的处理

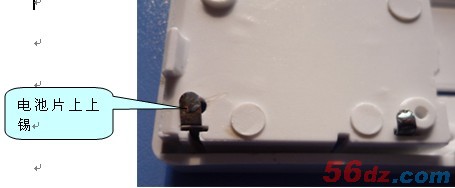

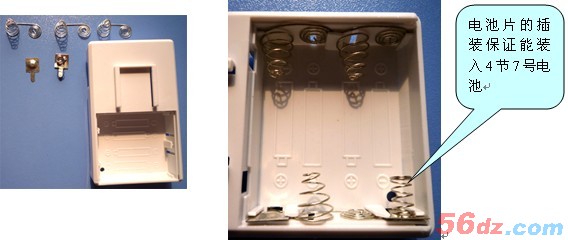

16、电池片装入后壳中的处理
17、电路板上导线的连接

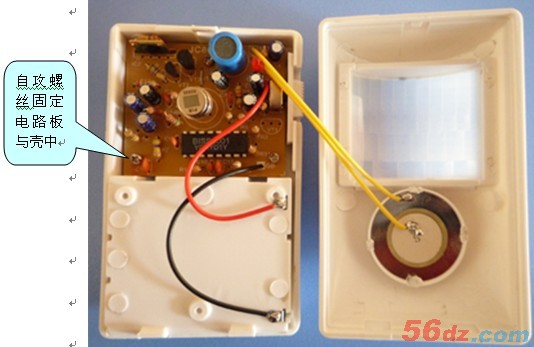

18、安装好的电路板放入后壳中的实物图

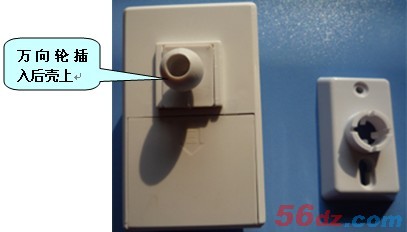

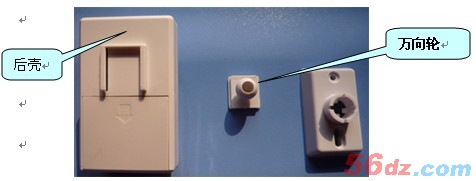

19、后壳与万向轮塑料件的组装
20、整机的效果图
三、调试与组装过程
组装完成并认真检查无误后，将电路板装入壳中并用三颗螺钉固定，同时把前、后壳扣在一起，然后装入3节7号电池测试效果。放在桌上并拨动开关K1打到“ON”一边，即可产生“报警声”，延时一段时间后自动停止，然后可以进行热释红外人体报警实验，当人体靠近时即可产生报警声。如果没有报警声，则要认真检查电路是否有焊接错误，如果有错误加以修改。
完成整机效果后，将前、后盖紧扣在一起，并在后盖上插装好万向轮，万向轮座可以按您的要求自行安装。注意：探头应避免直对室外，以免闲人走动引起误报；探头应远离冷热源，例如空调出风口、暖气等；安装使用时应避免阳光、汽车灯光直射探头；安装在墙角或者墙面上，建议安装高度在离地面1.5～3米位置，可以防止小动物误报。
